REME R150组装直播(2)
提供者:网管 (171.36.9.64) 发布时间:2017-10-30 18:51:09 点击数:382

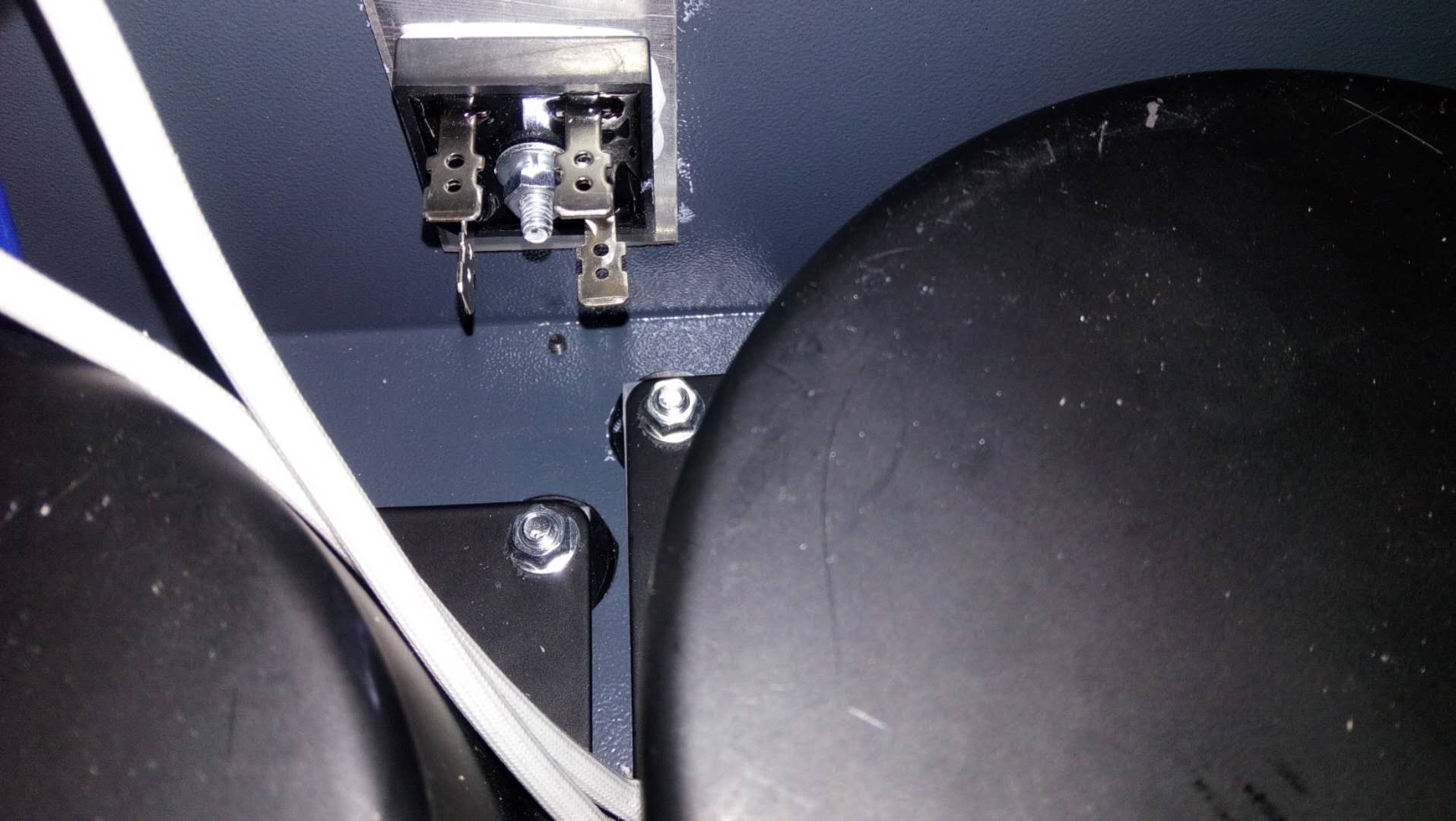

继续,桥堆加散热,是 大功率整波2极管

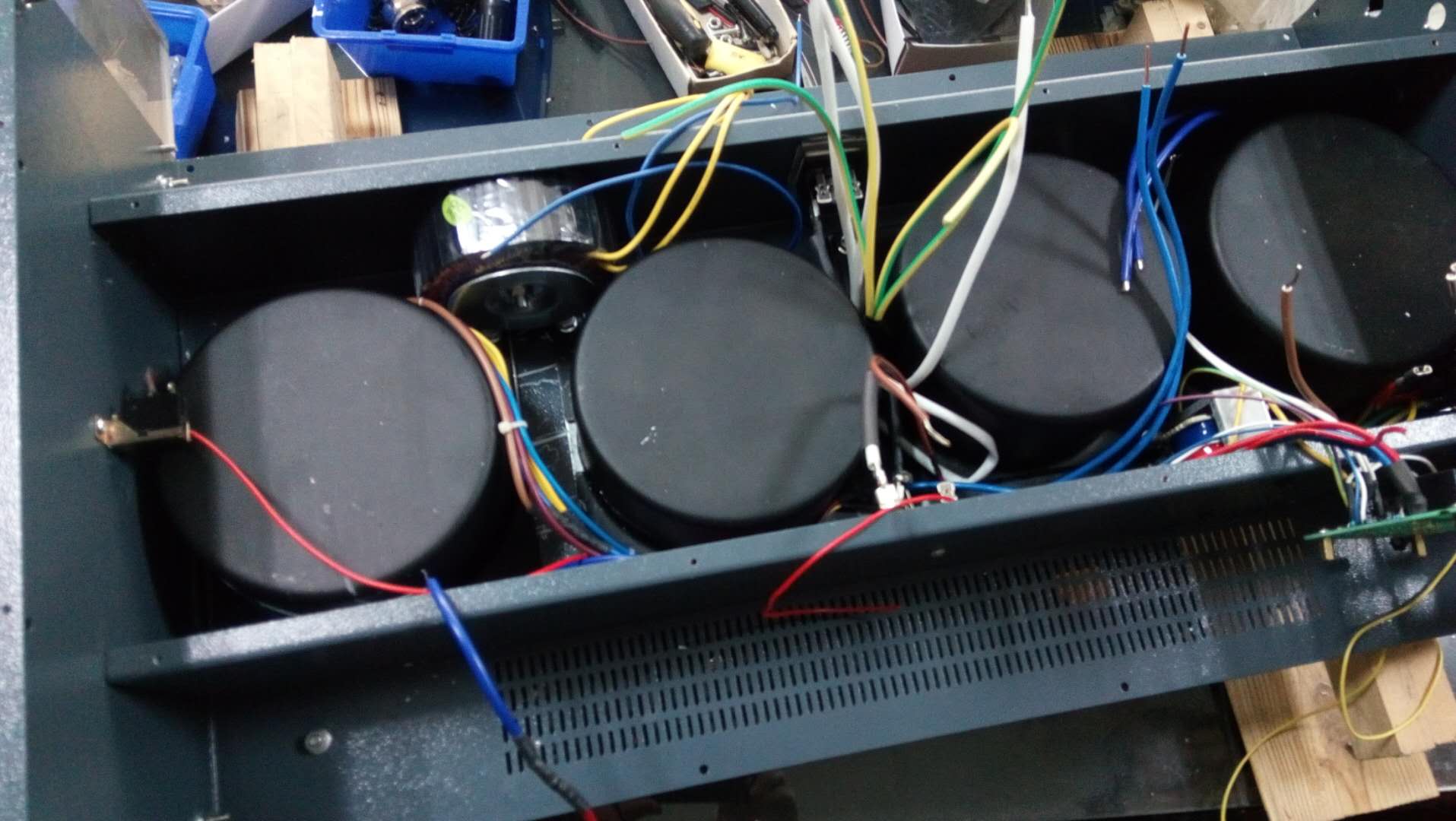

电源箱内6个变压器,一块电源控制板

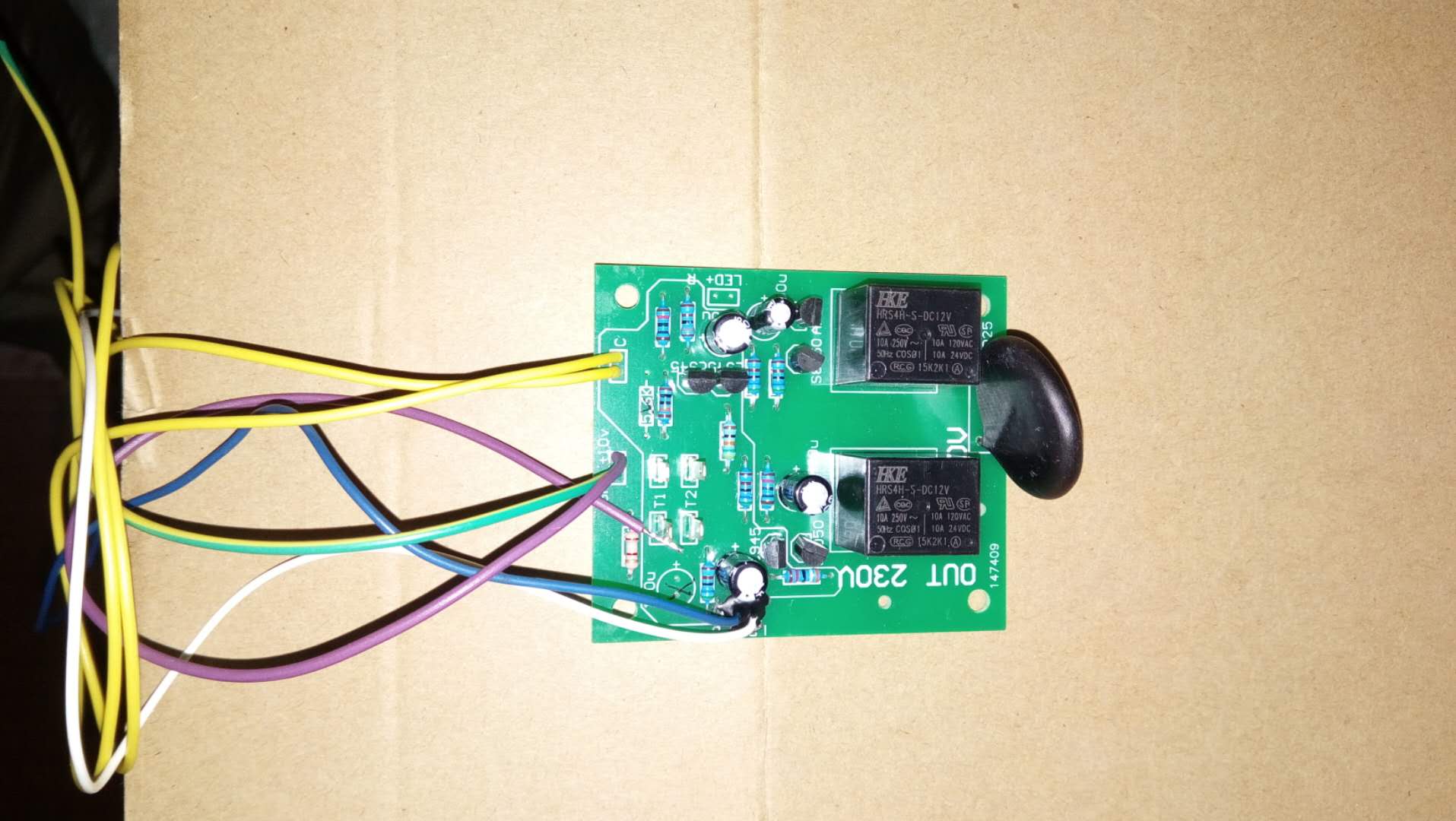

电源控制板,1,防止开机对电网冲击(设备会反向影响电网交流谐波的,没有2级开机缓冲。开机时,大电流,有时家里灯会暗一下),2,过热保护,3,功放板出现无法控制问题保护。切断电源

(一个声道,一个650瓦变压器,一个600瓦呃流圈

在电源方面采用大电流过程中最稳定的方式τ型供电方式。每声道两只600瓦电源变压器和两只同样大小的扼流线圈;

每声道,一个电压放大,所以一个小变压器)

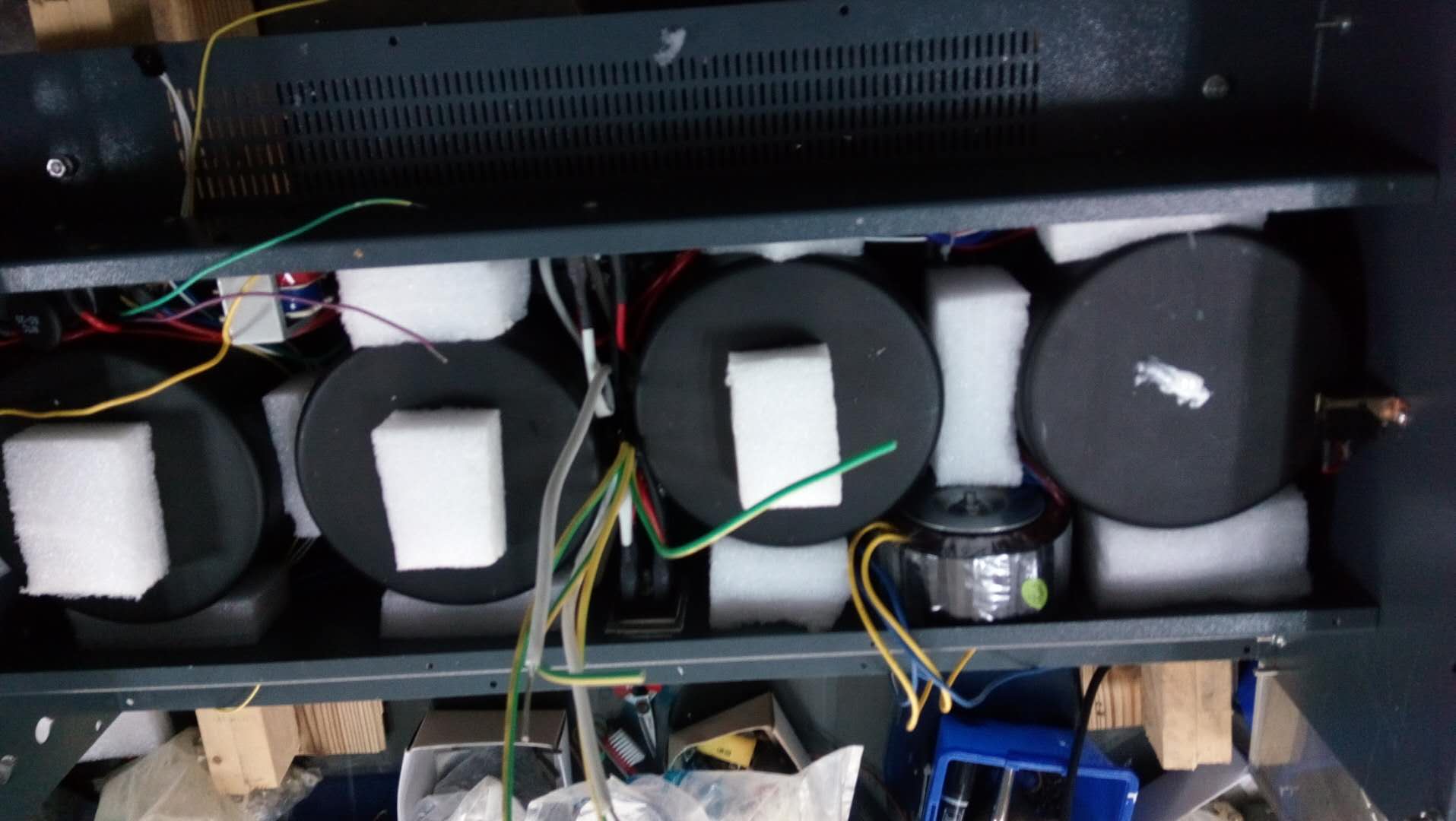

安装完电源,高温泡沫,减震

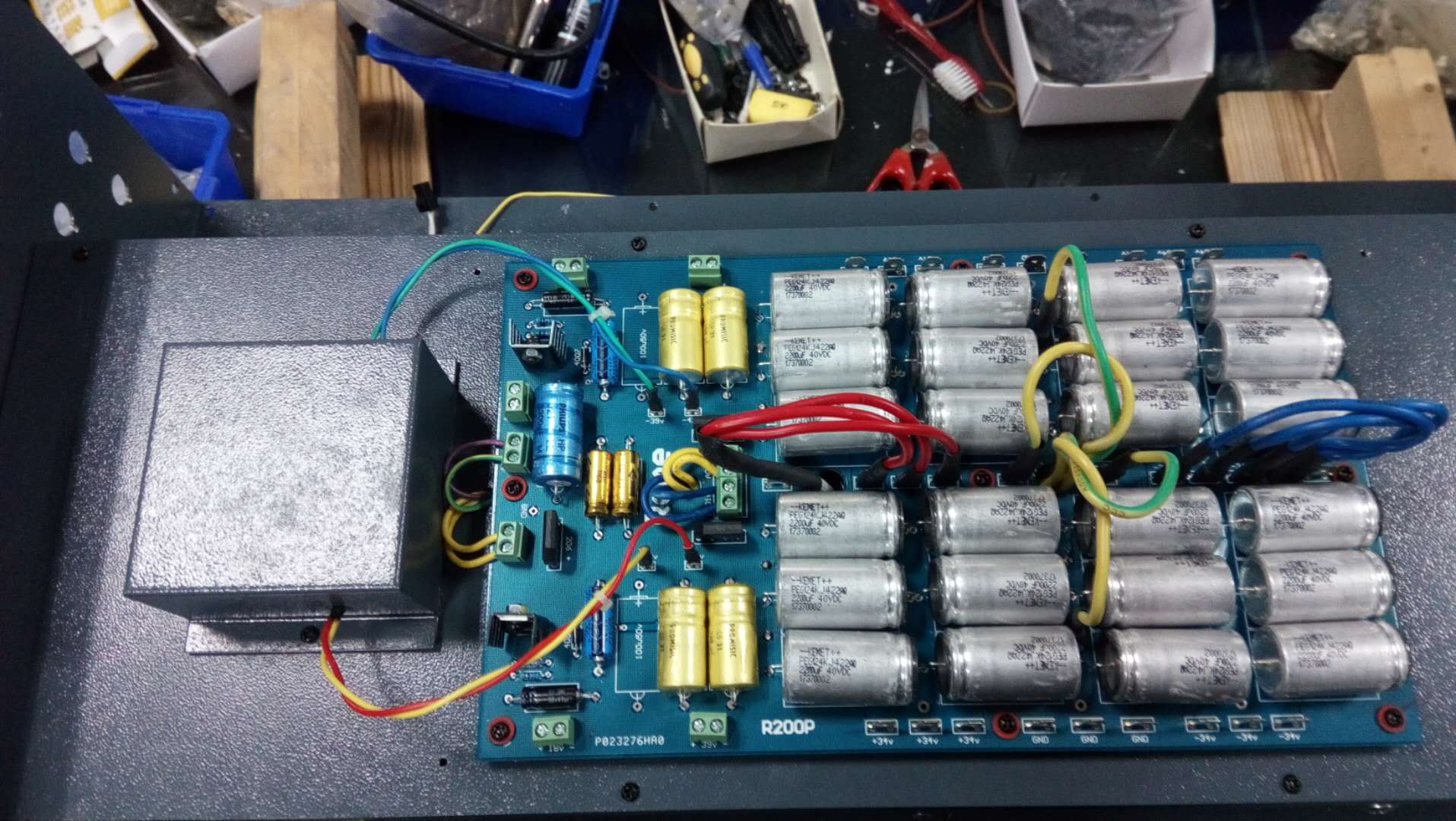

电压放大级扼流电感

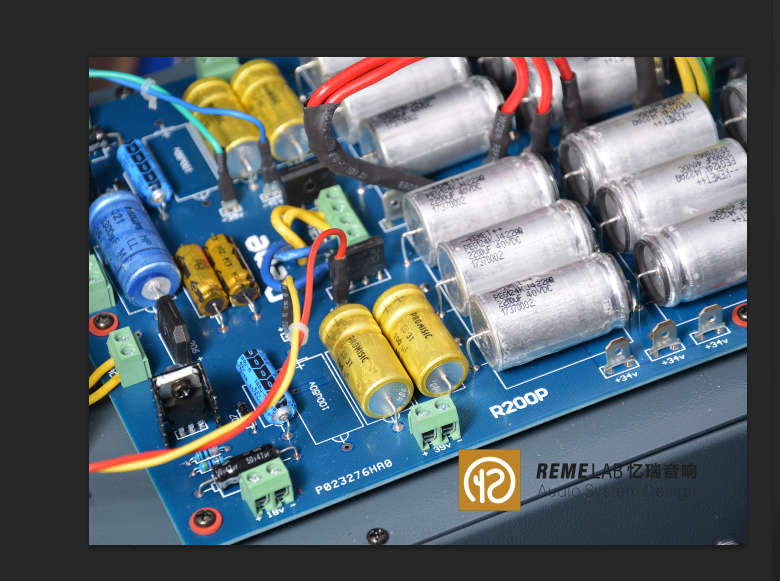

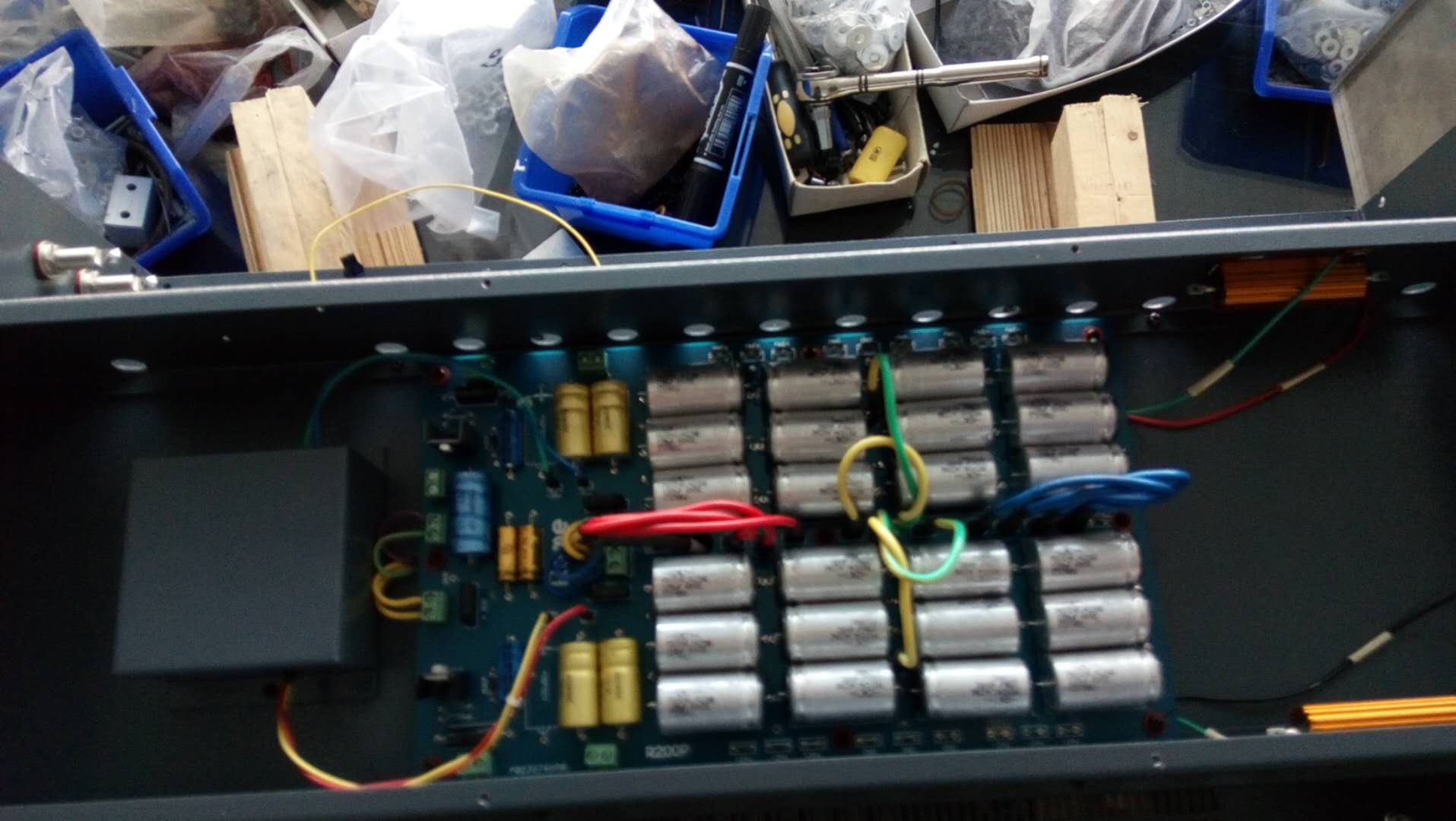

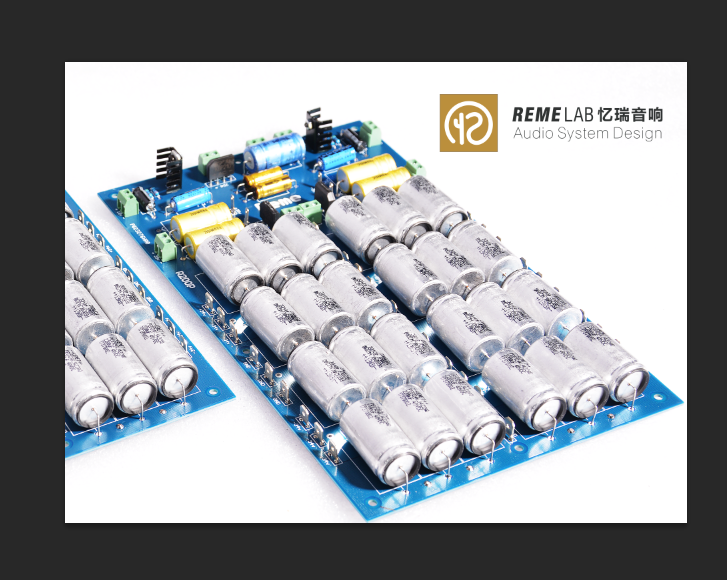

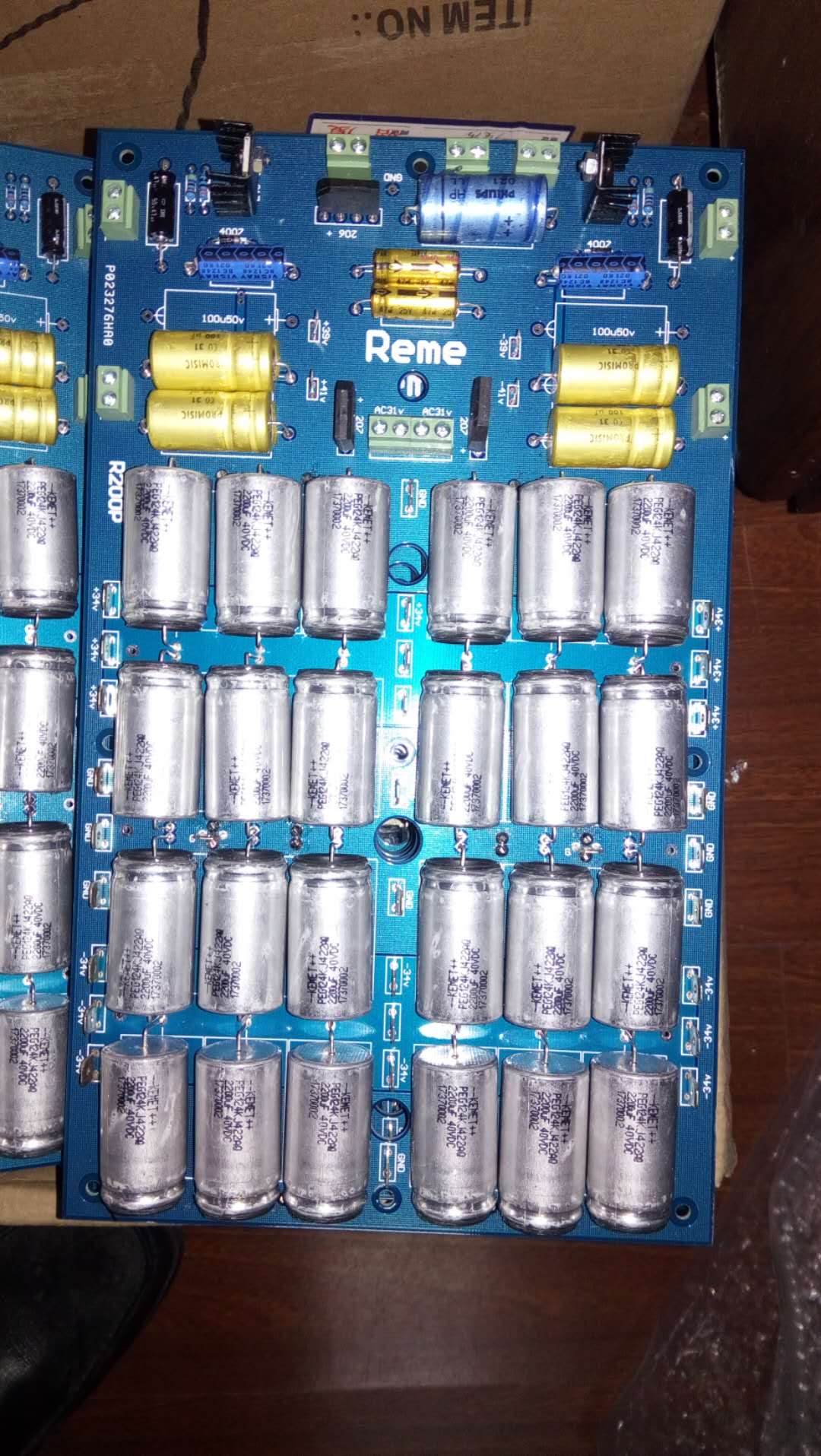

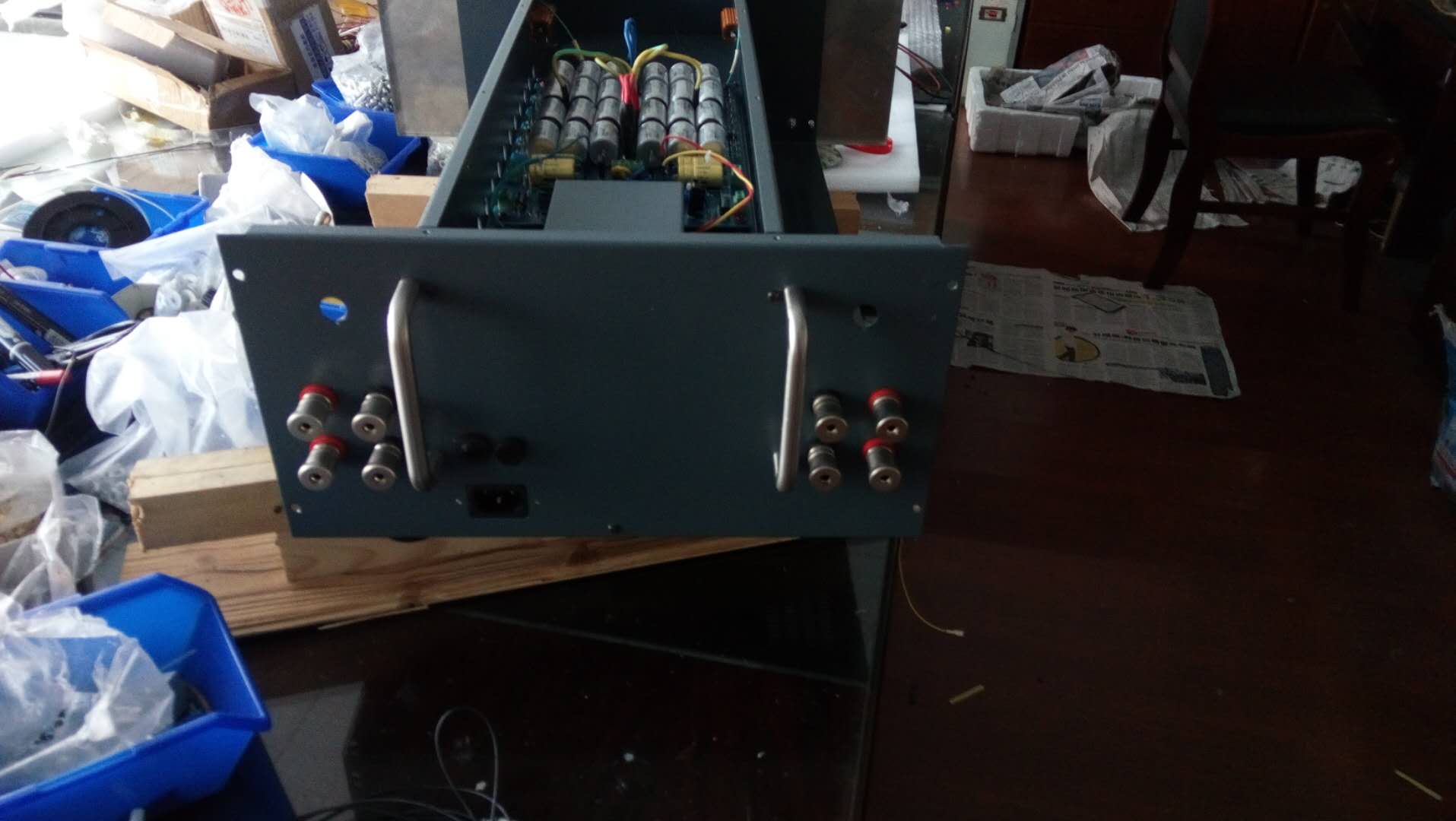

银色是主滤波,金色是电压放大用,主滤波2200乘以12等于26800,由于有2R的扼流电感,相当于26800×4。电感也储能,高速,但加大电容速度会慢

稳压是接口电路用

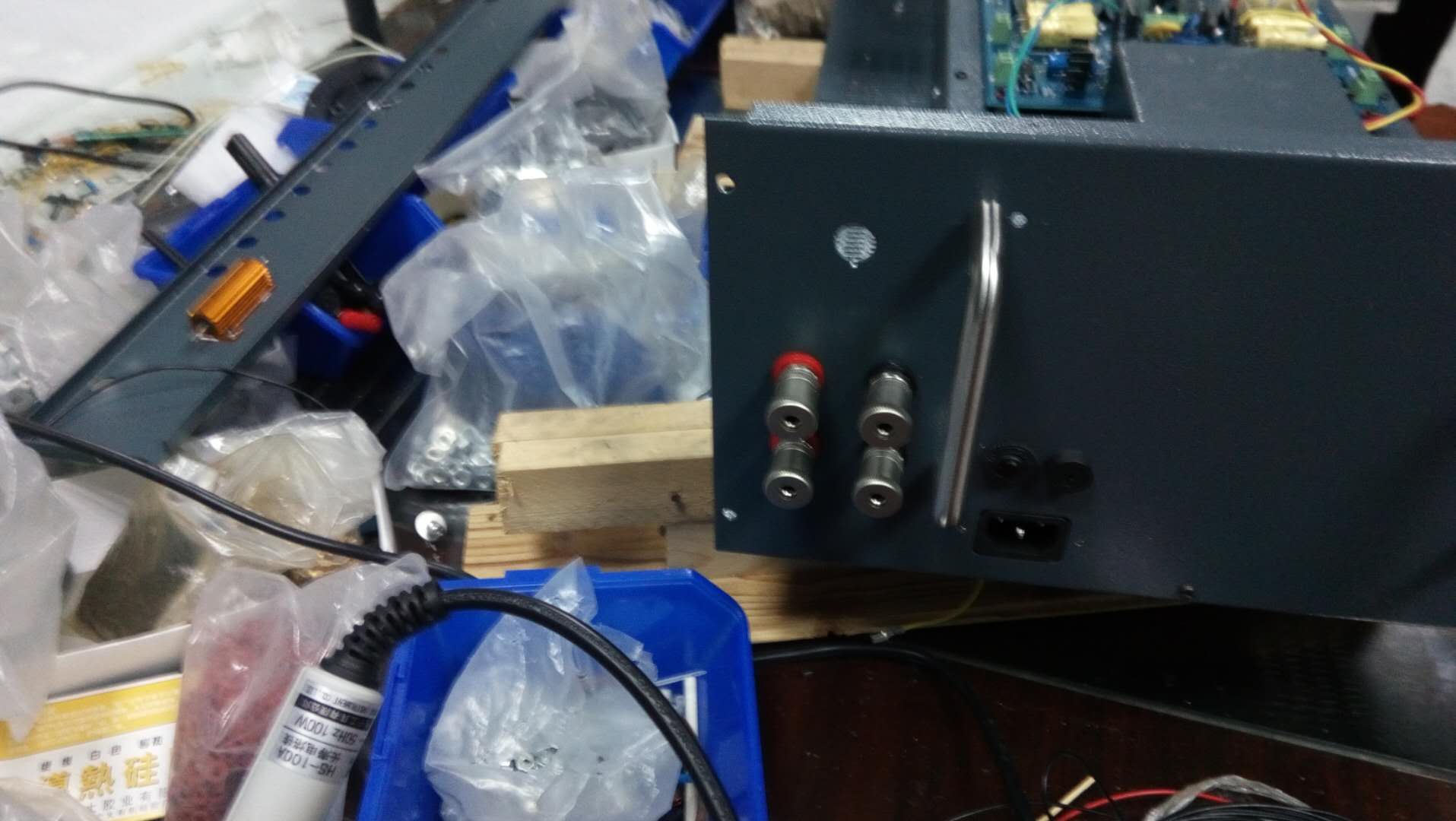

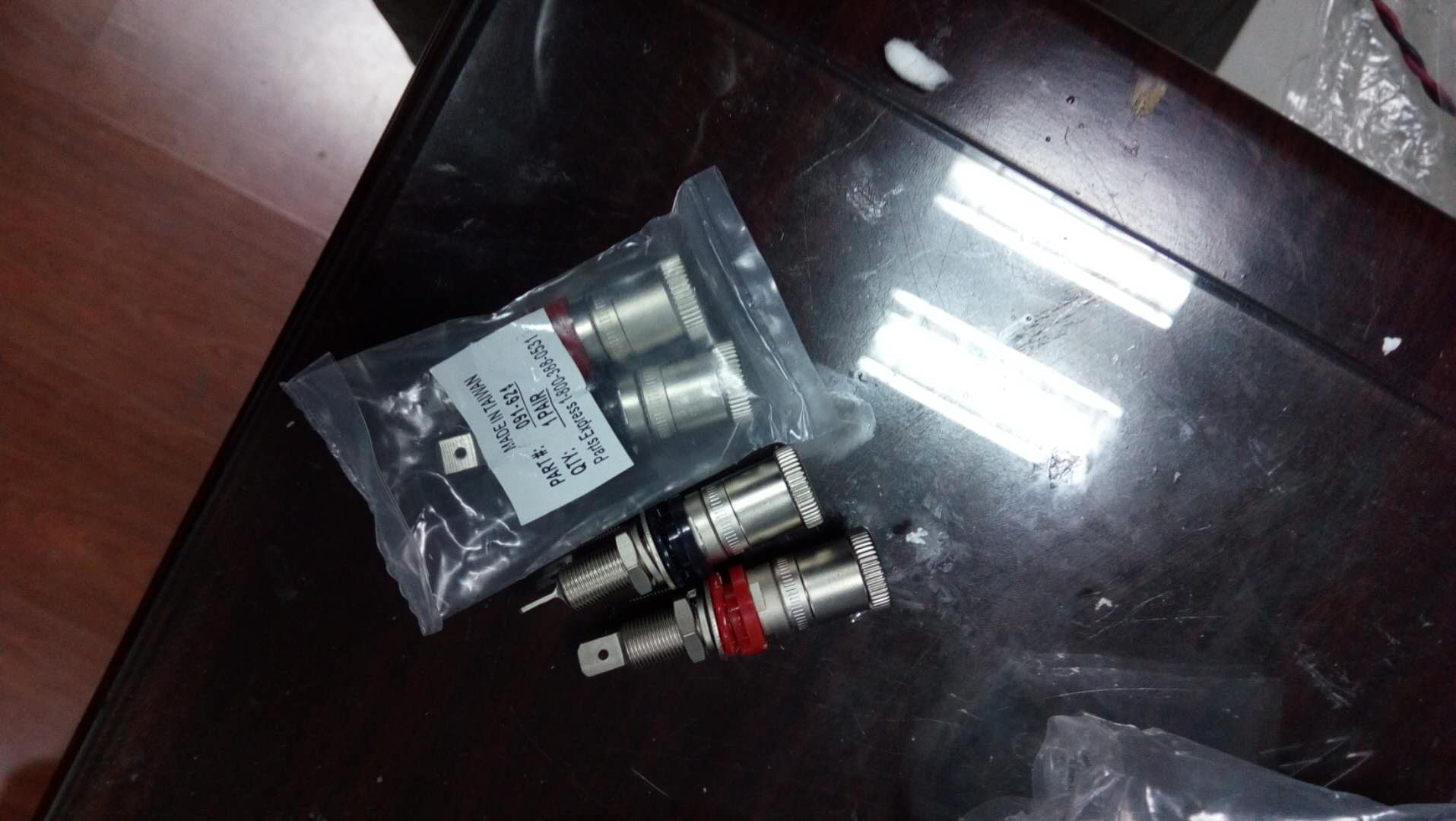

西美货,wBT,cNc的爹;西美货,最贵,不是最好;西美在发烧友中名气最大,WBT就是它家的

CNC也是它家

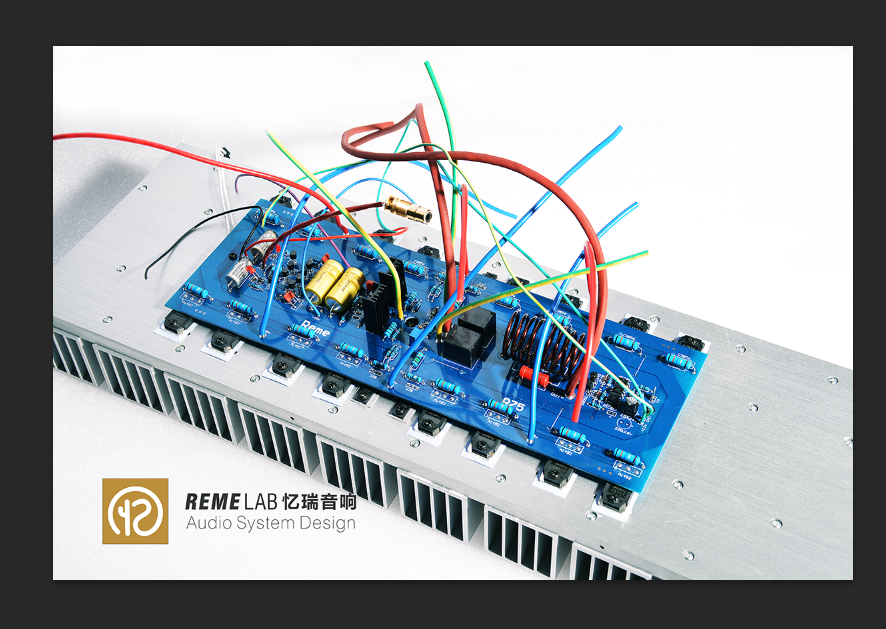

装上散热片就好了


放大级扼流变压器; 主电源的扼流大,600w2只;小的是电压放大;现在一个75,是两个650的变压器,是,箱内共6只变压器

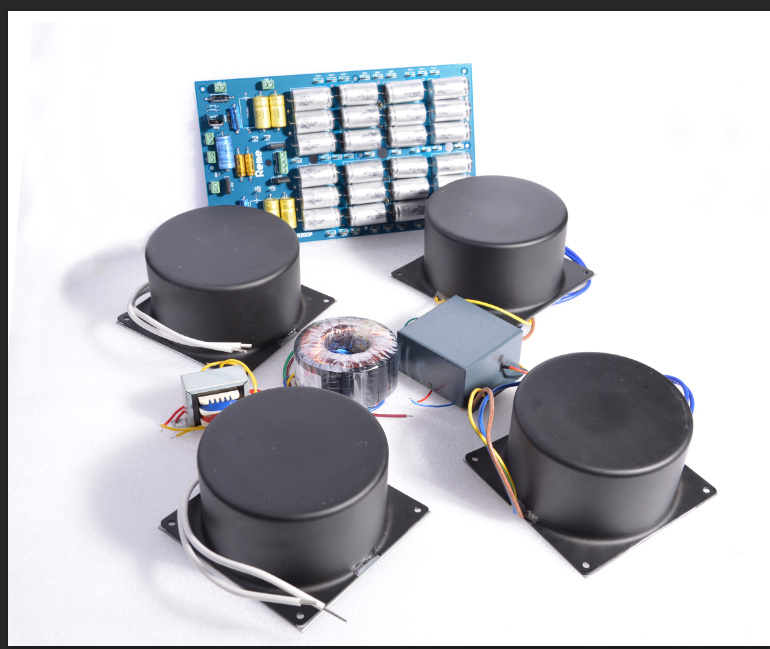

四个大变压器+两个小变压器+两个扼流圈


变压器和扼流圈。呃流圈就是在黑色圆形壳子封装好的吧。电压放大,两声道共用一个变压器。电流放大,各自一套


信号线用的特氟龙单晶铜骚线  输出线用双层绝缘 信号部分用耐高温线。



金子弹要和银子弹一起搭配才完美


A类机噪声一100dB,我也不相信了

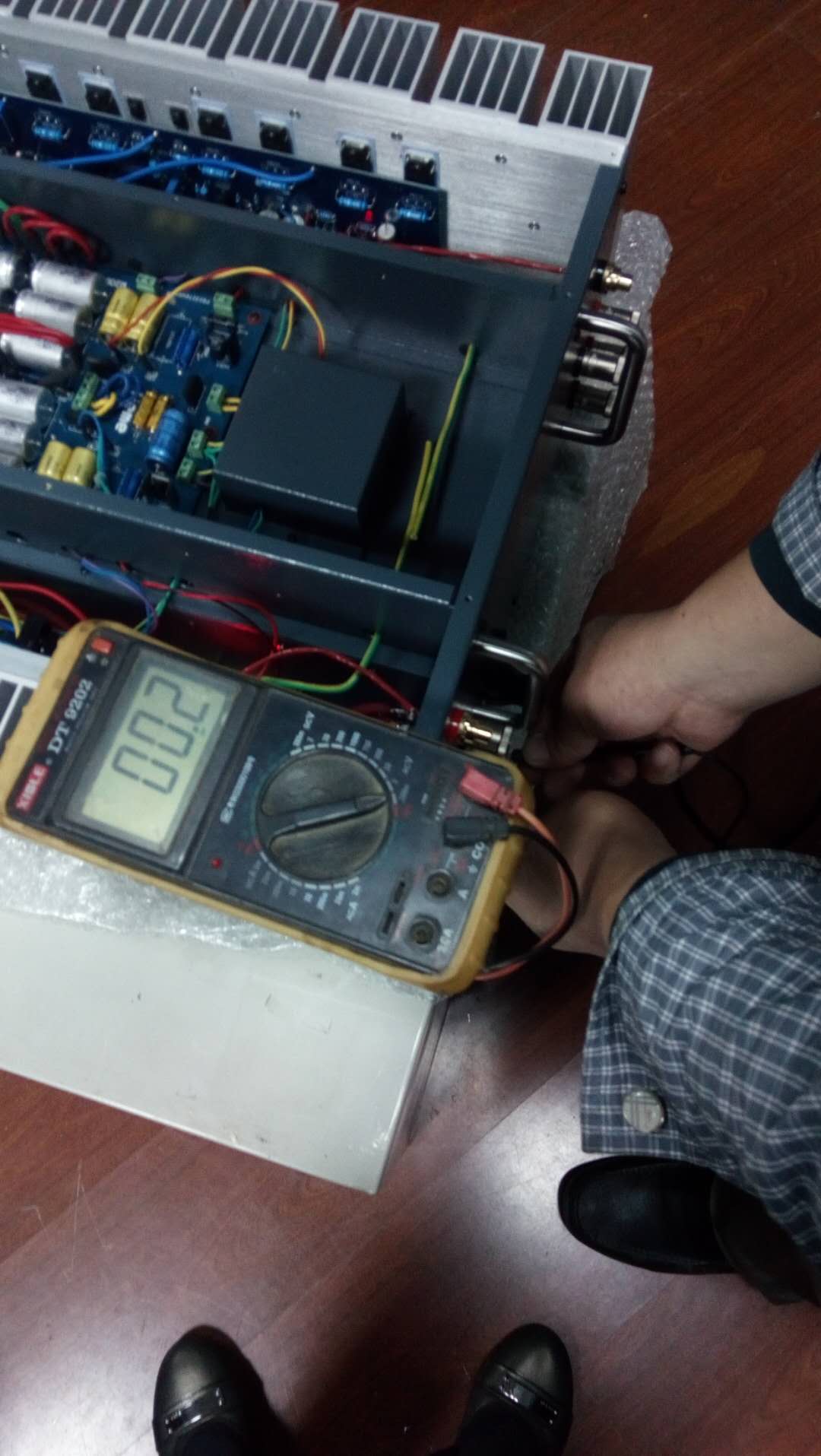

噪声,只有0.2mv

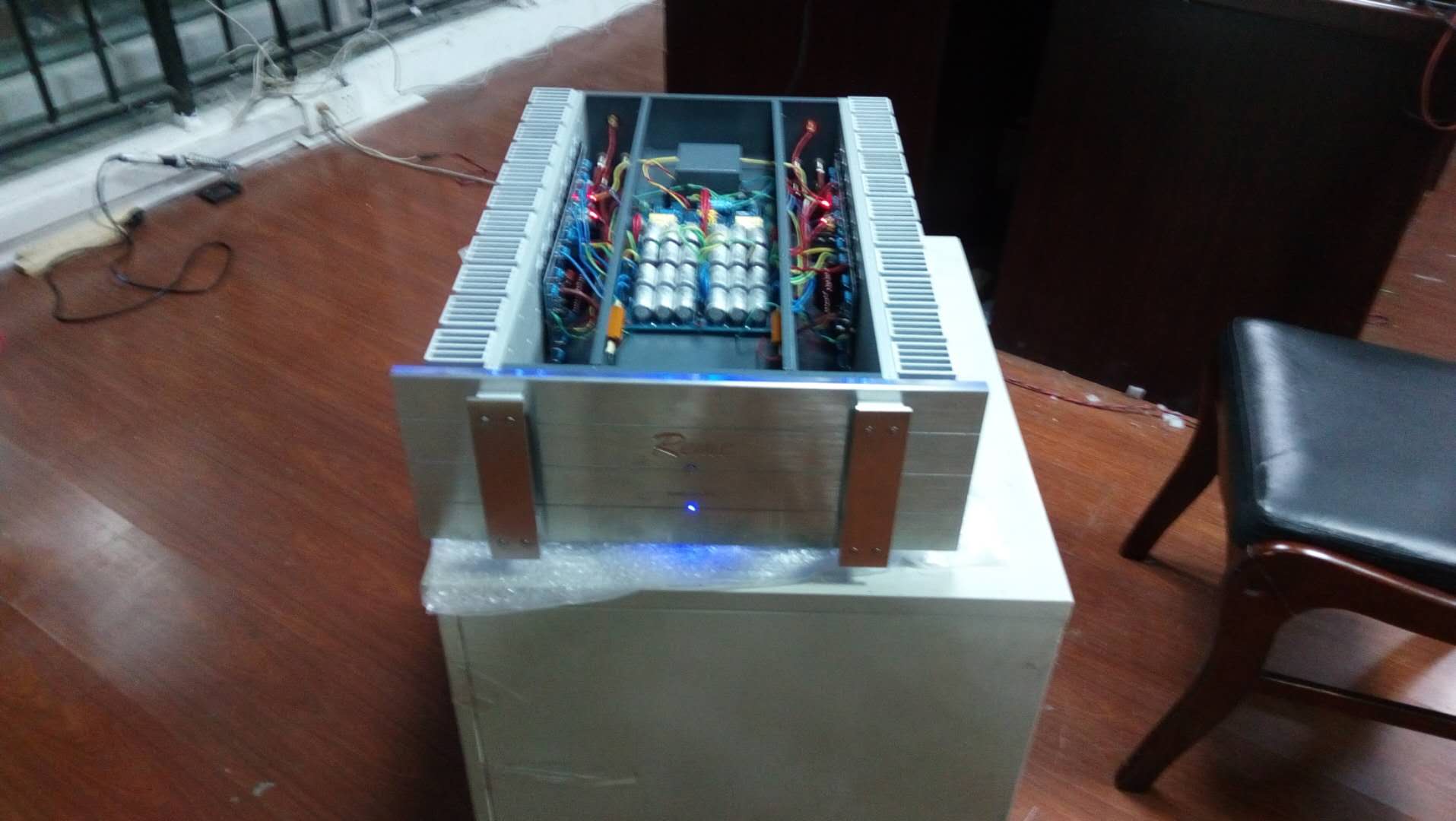

这样用料的后级,天下独一份,直播完毕!开声正常,24小时校声!
