直热电子管功率放大器的SRPP接法
提供者:j (202.98.166.252) 发布时间:2000-05-04 11:36:01 点击数:15695

将直热电子管接成SRPP通常有以下三种方案。

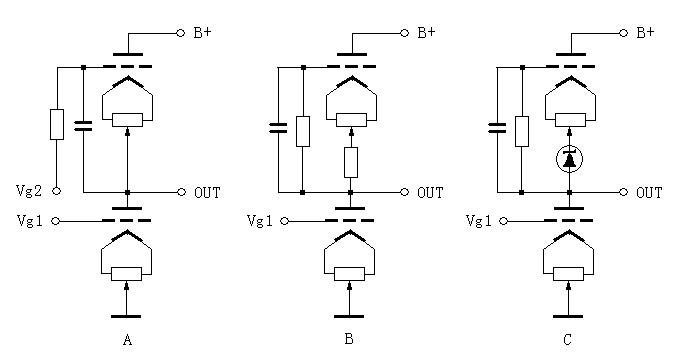

A方案(图1A)是固定偏压方式。它需要两组偏压,分别提供两只管的工作点,故电源处理
比较麻烦。

B方案(图1B)是电阻自给偏压方式。由于该方案的上管有较强的电流负反馈,故对动态有
一定影响,采用较少。而且其B+电压也较A方案的高。

C方案(图1C)是用电子稳压源的自给偏压方式。它与B方案的情况相似,但电流负反馈小于
B方案,对动态的影响也较小。

除上述三种基本接法外,还有一些变形接法,大家可以仔细想一想。初看将直热电子管功率
放大器接成SRPP是不是很Cool呢!其实不就是将灯丝作为阴极吗?其原理完全是一样的。
