洼田登司功率放大器的电路设计特点及剖析
提供者:j (202.98.166.252) 发布时间:2000-05-15 22:38:21 点击数:20321

洼田登司是日本著名音响评论家和设计家。自80年代末以来,他连续推出了一系列被称为
“洼田”氏功放的电路,在《无线与实验》上介绍。因其电路简单,方便制作,性能颇佳,音效
优秀,故追随效仿者众焉。

“洼田”氏功放采用MosFET作为功率元件,电路采取全平衡设计,由两级放大加源极功率跟
随器构成。无论是A类、AB类电路,或是使用了无反馈、电流反馈、电压反馈结构,功率从6W直
到100W,都基本采取了同一的电路结构,可见其对全平衡功率放大器的研究功力之深。

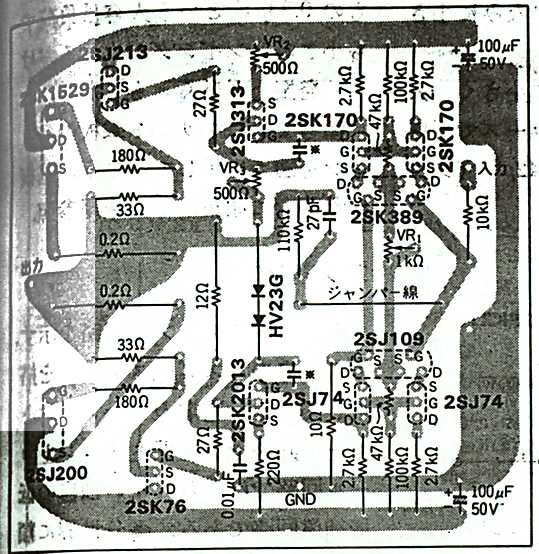

“洼田”氏功放的典型电路见图1(电路板见图2)。

第一级是一个全平衡的差分电路,以中点电压为基准,分上下两部分,故可直流输入。电路
中上下两端互为恒流源,以增强共模抑制性能,提高电路稳定性。这是全电路设计的核心。每端
电路还使用了自身的恒流源负载,来改善工作点线性和阻抗,调整及稳定输出电压平衡,提高对
小信号电压反应的灵敏度,从而提高输出性能。当然,每端的恒流源负载也可接成SRPP结构,提
高对高频段的响应,但这样会影响后级的工作点和驱动电压,需要重新做电路调整。

第二级是常规的放大电路,上下端也互为有源负载,为功率输出级提供驱动电压。

第三级为功率级,由功率驱动和功率输出两级构成。功率驱动级有中功率管接成跟随器,并
提供功率输出级合适的工作点。功率输出级采用常规形式,扩大功率主要是采取并联。洼田登司
也曾实验了0dB的串联功率放大电路,在功率管上加一只功率恒流源负载,用以将输出电压提高1
倍,来获得高输出电压和功率,也取得了很好的效果。

由于“洼田”氏功放的稳定完全靠用全平衡电路设计来保证,因此对元件对称性的要求很
高,最好配对精度能够达到1%以内,功率管应按工作负载线在工作点和高低电流下分3点匹配,
精度控制在5%以下,否则难以达到优良的效果。而这正是缺乏检测手段的DIYER们在制作中遇到
的主要难点。

在日本,许多著名音响设计家都有以自己名字命名的电路设计,而且风格经历多年不变。这
除了日本人心态保守,崇尚名人的风气使然外,同时也反映了这些名家对某一种电路结构在技术
上的执著追求,以及为达尽善尽美的精神境界,而这正是我们在技术创造中所缺乏的。
