简单靓音的MosFET SRPP功率放大器
提供者:j (202.98.180.199) 发布时间:2000-10-25 16:47:50 点击数:23872
有许多发烧友都认为SRPP电路是电子管放大器的“专利”。其实,它作为一种优良的电路结
构,能够广泛应用于各种放大电路。这里要介绍的MosFET SRPP功率放大器(图1),就是这样的
一种电路。这种放大器最先由美国人Nelson Pass研究,并制成了独具特色的PASS Lab Aleph功
放等一系列音响放大器,成为世界知名的产品。

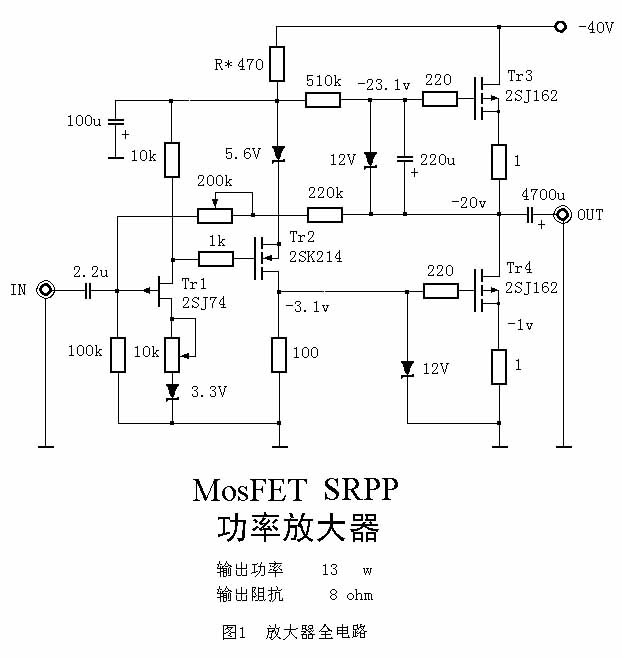

图1的电路,遵循“简为上”的原则设计,删繁就简,由4只FET管直耦为3级放大器构成。其
中,Tr1担任小信号放大,以及加载交直流环路负反馈信号;Tr2为驱动放大;Tr3是Tr4的恒流源
负载,参与功率级工作;Tr4接成A类单端放大器,起功率放大的作用。该电路输出采用OTL方式,
主要是从简化保护电路的角度考虑,若对保护电路加以改进,也可采取双电源供的OCL输出方式。
电路中已把使用的元件减到了最少,这样有利于避免音染,保证通过放大器的信号能够“原汁原
味”。由于,现在的音源普遍使用CD唱盘,输出信号能达1-2V,而SRPP功放本身又有放大作用,
采用2级放大器的形式本来也是可以的,但是因为驱动管为中功率以上的管子,直接做信号输入,
对小信号的反应不够敏感,所组成的电路音效发粗,所以在电路中专门设计了小信号放大级。此
外,通过加在小信号放大级上的负反馈,也更有利于稳定功率级的中点电压和整机工作状态,起到
保护作用。看了电路,许多朋友可能会认为,这个电路的输出功率太小,希望能提高一些功率,这
可通过两个途径解决。一是将R*(原为470 ohm)改为150 ohm左右,使电流增加到2-2.5A,获得

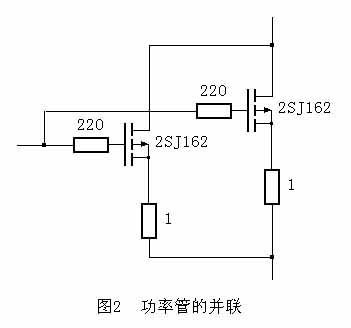

近25W的功率;二是用图2的并联方式,增加功率。我在改善输出功率上,采取的是第二种方式,
这样可无需调整工作点。我曾用这个电路的25W的机子推过16' Ev专业音箱,对150平方米的房间
而言,开到80%左右功率状态,已有足够声压,在最远距离上(15米)的响度约在110-120dB左
右。

采用SRPP电路制作的功放,在原理上属以恒流源为负载的A类单端放大器,所以管子配对对放
大器性能、品质的影响不大,一般只要将放大倍数高的管子放在Tr4的位置,就能得到较小失真。
在实验中,我装的机子只选了批号,并未刻意配对,失真仍然能够做到0.5%左右。

由于电路极其简化,此机音效受元件的影响很大,故对元件质量要求较高。我采用的MosFET
管是内阻比较低的HITACHI 2SJ162、2SK214管,J-FET也要尽量选择靓音的管子。电阻要求不是
很高,可以选“大红袍”、金环电阻等质量好、稳定性高、音色中性的产品。电容对音效的影响很
大,电解电容均应使用Audio级的,耦电容我采用的是Solen大S电容,并且并联了一只0.1uF的聚
四氟乙烯电容,输出电容可用2只2200uF的电解电容与10uF的Solen电容并联而成更好。

该机工作于A类状态,电流较大,热量很高。我用18*15*5的散热器,温度约有70-80度C。因
此最好选用更大一些的散热器,并且采取外置方式散热,是其工作温度在50度C左右,以保证放大
器能够稳定工作。

该机调整非常简单,只要调节Tr1源级的可调电阻,使Tr3、Tr4的中点电压达到1/2供电电压
即可(按本机设计为20V)。

该机对电源的要求不高,为简单起见,我用的是天龙开关电源供电。当然也可采取其它供电
方式,只要波纹系数达到要求,就能保证其有较高的信噪比。

经试听,该机音色介于胆机与石机之间,中性而醇厚,动态大,解析力、表现力强,各频段
响应均衡,空间感真实,声场和定位正确,适合聆听交响乐、歌剧等,对“甲壳虫”等轻摇滚乐也
有较好效果。如果,你准备将它与前置放大器配合使用话,建议最好使用胆前级机器,这样可以使
声音变得更加柔顺,富有感染力。

此外,该机还为发烧友们留下了一些摩机的空间,如采用差分放大作为小信号前级、完善元
件配搭、采取OCL输出方式、改进功率级恒流源负载性能等等,而且SRPP电路变形很多,有助于你
充分发挥想象力,改进电路结构,能使你在制作中兴趣怏然。
