电子管超三极接法(STC)的工作原理
提供者:j (61.166.255.252) 发布时间:2001-04-24 08:17:52 点击数:17191

虽然电子管在绝大多数领域已被新的电子器件所取代,但对音频工程,却因其独具特色的声
音仍被一批发烧友所崇尚,至今仍不断有人期望利用现代电路的设计思想来创新胆机,超三极接法
(Super Triode Connection简称STC)放大器的构思就是这其中之一。STC兴起于20世纪80年代
的日本,最初是为了用电子管复合的办法充分发挥不同管子的特性,提高控制性能和放大效率,得
到更优良放大器。今天,STC通过与晶体管等电子器件的结合,革新了电路形式,已成为Hi-Fi放
大器中的一类,在日本、香港等东亚地区流行,甚至还成立了爱好者组织进行推广。

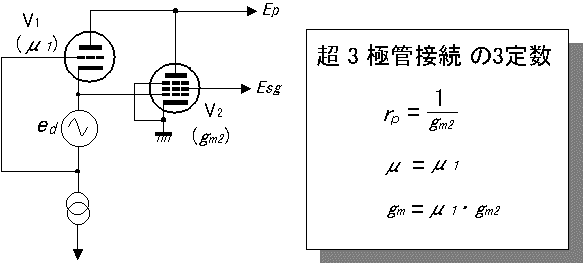

STC与晶体管达林顿接法很类似,其基本结构见图1。位于STC前端的小电流管Tr1决定复合管
的控制作用,是放大作用的核心;后端的大电流管Tr2主要提供功率条件,决定放大器的输出特
性。与达林顿接法所不同的是,电子管为电压控制元件,栅极无电流通过,所以需要在STC中采用
恒流源为Tr1提供直流通道,并使其交流状态下的阻抗近似无限大。

在复合管中,Tr1起二方面的作用,一是通过自身的放大作用,控制Tr2的工作特性;二是提
供有源反馈,动态地改善Tr2的工作条件。Tr2则限制了Tr1的工作电压等工作状态。根据日本人上
条信一研究(無線と实験,1991.5),复合管的各放大参数如图1中所示。由此可见,Tr1应选高
μ管、Tr2应选 大的管子为好。但是,由于是两管复合,其中相互牵制的作用不少,单纯从理想
状态出发并不一定能收到好的效果,还需要从实际应用考虑。

就理论而言,用于复合的两管都可以是任何一种电子管,只要满足上述条件就行。不过,现
在常用的复合方式仍以三极管作为Tr1、五极管或束射四极管作为Tr2为主。这不仅是考虑了管子
复合的要求,也是STC爱好者们长期实验的结果。
