当前位置:首页>品牌用家>philips飞利浦
  • 名称
    philips飞利浦
  • 成立时间
    1891
  • 创立者
    安东尼奥和杰拉德·飞利浦
•飞利浦TDA1541 / TDA1541A S2 -测试报告



•cdm0,CDM1,CDM2,cdm3,cdm9,cdm12.1服务手册。
索引:
罗敦司德

单梁摆臂
飞利浦CDM0

飞利浦CDM1

飞利浦CDM2

飞利浦CDM1 mkII的

飞利浦CDM4

飞利浦CDM9 PRO

飞利浦CDM3


3 - 光束线性跟踪系统
飞利浦CDM12.1与VAM1252

马兰士引擎

夏普引擎

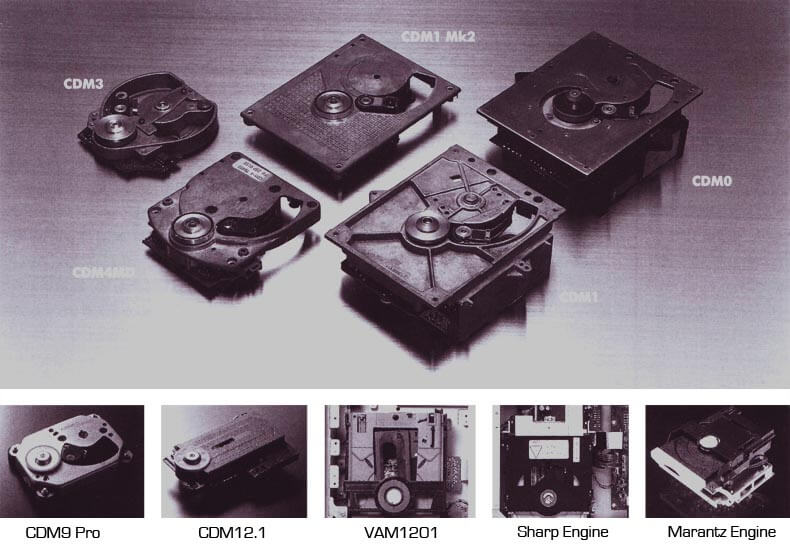

完整的清洁发展机制列表


单光束摇臂|热门

除了少数几个例外,马兰士CD播放器,其音质已自第一次出现在市场上受到高度重视,始终特色飞利浦驱动机构。第一马兰士CD播放机,马兰士的CD-63(1982),是一个小规模的顶部加载模型。精湛的设计留下了深刻的印象,并且由于其紧凑的外形和简洁的光盘更换系统和操作,它更高度重视,现在比它在它原始的发行时间。安装在这个模型中,驱动机构是传说中的“飞利浦CDM0”,这是今天更是高度评价的比它在其发布的时间。这种单光束摇臂系统采用了唱臂对模拟唱机支点令人回味。该系统最早用于CDM0,并在其整个系列的CD驱动器机制,包括最后的飞利浦CDM9 Pro是持续就业。

追求性能稳定导致了单光束摇臂系统的飞利浦的发展。在面对所述光学透镜块的一侧施加一个配重(平衡重)使系统能够调整重量分布和移动光学系统usigin相对最小的功率。它也有助于增加结构精密,或许更重要的是,允许整体移动到使用高度通用的模拟伺服电路来控制。
CD被照射来自聚碳酸酯树脂基板侧的780nm的红色激光束,并且该数字数据是否是“0”或“1”是通过在激光束的反射的增加或减少来确定。因此,极其精确的光学技术(镜片设计,镜片制造,特种涂料,以及精密装配)是必需的小光头块。

罗敦司德|顶部
该公司安置了负责这是尊敬的德国光学制造商罗敦司德。飞利浦已使用的罗敦司德在其所有与飞利浦CDM0开始高档传动机构设计极尽奢华的玻璃背光学镜头模块。

飞利浦CDM0 |顶部
飞利浦CDM0 ,其型号所示,是待开发的第一个CD驱动机构。然而,并非所有马兰士的CD- 63S ,马兰士的CD - 73S和飞利浦LHH2000s配备了飞利浦CDM0 。飞利浦CDM0是一个相对短的periode后,取而代之的是新的和改进的飞利浦CDM1 。的钢板,并在飞利浦CDM0使用的一些其他部分被发现大量生产过程中会产生问题。
照片飞利浦CDM0摇臂cdmechanism的

飞利浦CDM1 |顶部
因此,飞利浦CDM1用锌压铸所有敏感部分,以除去不需要的共振产生的。飞利浦CDM1还刊登在其所有的零件精度重大改进。著名的马兰士的CD- 34 ,以其前所未有的价格标签,是在飞利浦CDM1被雇用的第一款车型。后来,飞利浦CDM1的特殊微调版本开发的高端玩家喜欢马兰士的CD -94和马兰士的CD - 95的使用。

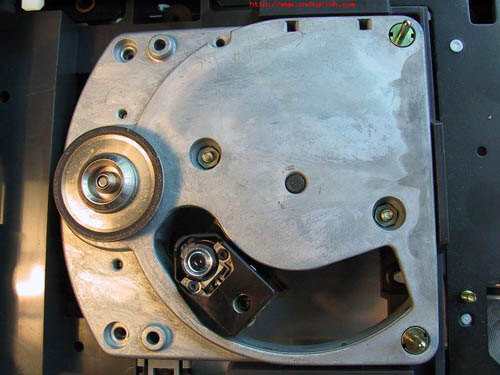

照片飞利浦CDM1摇臂cdmechanism的
飞利浦CDM1被用于在日本制造的比利时和马兰士产品制造的飞利浦产品。的马兰士CD -34的惊人的成功manufacutred在比利时帮由供给驱动机制的必要性,系统的修订。
因此,马兰士成立的公司在相模原市主要工厂的组装线,生产的所有必要组件,并开始生产飞利浦CDM1s在日本。马兰士的CD- 54和马兰士的CD -84发布于1984年利用两个日本制造的CDM1单位。

飞利浦CDM2 |顶部
飞利浦CDM2 ,与树脂的顶板,用降低了成本和重量,同时保持对锌铸模中的飞利浦CDM1质量的目的开发的。飞利浦CDM2然而好景不长,并只安装在更便宜的机器,如马兰士的CD- 25 , CD马兰士-45 ,马兰士的CD -65和马兰士的CD -75 。
照片飞利浦CDM2摇臂cdmechanism的

飞利浦CDM1 MK2的|
最后一个大型驱动机构在飞利浦CDM0和飞利浦CDM1之后跟着是飞利浦CDM1 MK2 。这是基于一个平顶板设计,具有额外INTERGRATED电路和一个紧凑的基础。当然,整个单元被从强压铸金属制成。飞利浦CDM1 MK2被用在马兰士CD880j ,马兰士CD80和飞利浦CD880 。期间明智的,这是周围的时候, 8厘米“的CD -单”进行了介绍。

飞利浦CDM4 |顶部
由于飞利浦单梁摆臂式传动机构演变而来的,在非常紧凑的飞利浦CDM4出现。有飞利浦CDM4 ,最具有代表性的是飞利浦CDM4M用硬树脂顶板和压铸飞利浦CDM4MD的多个版本。与飞利浦CDM4的外观,驱动单元,包括一个前装系统抽屉机制不可缺少的,完整的小型化成为可能。
照片飞利浦CDM4摇臂cdmechanism的

•cdm0,CDM1,CDM2,cdm3,cdm9,cdm12.1服务手册。
索引:
罗敦司德

单梁摆臂
飞利浦CDM0

飞利浦CDM1

飞利浦CDM2

飞利浦CDM1 mkII的

飞利浦CDM4

飞利浦CDM9 PRO

飞利浦CDM3


3 - 光束线性跟踪系统
飞利浦CDM12.1与VAM1252

马兰士引擎

夏普引擎



完整的清洁发展机制列表


单光束摇臂|热门

除了少数几个例外,马兰士CD播放器,其音质已自第一次出现在市场上受到高度重视,始终特色飞利浦驱动机构。第一马兰士CD播放机,马兰士的CD-63(1982),是一个小规模的顶部加载模型。精湛的设计留下了深刻的印象,并且由于其紧凑的外形和简洁的光盘更换系统和操作,它更高度重视,现在比它在它原始的发行时间。安装在这个模型中,驱动机构是传说中的“飞利浦CDM0”,这是今天更是高度评价的比它在其发布的时间。这种单光束摇臂系统采用了唱臂对模拟唱机支点令人回味。该系统最早用于CDM0,并在其整个系列的CD驱动器机制,包括最后的飞利浦CDM9 Pro是持续就业。

飞利浦CDM4MD
飞利浦CDM9专业的|
马兰士所采用的最终单光束摇臂驱动机构是飞利浦CDM9临。这个单位被用于流行的Musiclink系列微型组件的马兰士的CD- 23系列CD播放器。该驱动机构的开发是为了实现最大的小型化单梁摆臂式。在“专业”称号显然是用来表示它采用高度耐用无刷伺服电机,玻璃光学透镜块,和一个铝制转盘的事实。
照片飞利浦CDM9摇臂cdmechanism的

飞利浦CDM3 |顶部
有一个从未使用马兰士,飞利浦CDM3一个单光束摇臂驱动机构。这种机制成为众所周知,当它在专业使用的Studer A730 ( 1988)采用飞利浦和著名的专业零部件制造商Studer公司共同开发的。飞利浦CDM3最初设计用于汽车音响的使用,有一个轻巧的压铸机身,它仍能提供大量的刚性。除的Studer A730 ,飞利浦CDM3也使用Luxman的日。
照片飞利浦CDM3摇臂cdmechanism的

飞利浦CDM3
三束线性跟踪系统|热门

飞利浦CDM9 Pro的是最后飞利浦单光束的CD驱动机构。此后,将它们切换到由日本制造采用早在3光束线性跟踪系统。飞利浦选择了线性跟踪施工感动在一条直线上的光学透镜块,因为计算机的CD -ROM驱动器需要高读取速度是受欢迎的。

使用配重摆臂系统有太多的运动质量和速度太慢随机存取时间为这种应用。另外,由于在跟踪误差角度用的摆动臂系统,这是不可能用这种系统具有一个以上的波束。对于高速读取, 3  - 光束系统,可以拿起相邻坑流是更有利的。
然而,单梁摆臂式驱动机构是足够的,不需要高速运行仅音频系统。

飞利浦CDM12.1与VAM1252 |顶部
采用马兰士第一飞利浦三束线性跟踪驱动机构是飞利浦CDM12.1 。飞利浦VAM1252 ,配备了压铸机身和俗称知道作为CD Pro中,采用了在高恩马兰士的CD - 7 。低成本飞利浦VAM12版本飞利浦VAM1252的用在马兰士CD- 17Da的和马兰士CD- 19a中。飞利浦VAM2200系列,这可能是最后的飞利浦制造的CD-仅驱动机构,在laters使用Marantsz光盘只能播放机,马兰士的CD -7300 ( 2002) 。

马兰士“发动机”的|
未来飞利浦驱动机构将很可能是DVD /超级音频CD兼容,我们可以看到对由于市场竞争低廉线的转变。同时,在本马兰士,在D&M控股的控制权,开始发展自己的驱动机制。依赖外部供应商带来的供给组件寿命短的风险。因此,本公司决定开始内部开发的驱动机构。

第一马兰士的内部的驱动机构(以下称为“发动机”由马兰士)被安装在多声道超级音频CD播放机马兰士SA- 17S1和马兰士SA- 8260 。该机制是一个线性跟踪系统,具有双激光单头结构,容纳在一个光学系统中的650nm的红色超级音频CD激光和780nm的红色激光光盘。这种优越的引擎功能减少不必要的辐射,并且被设计成高效节能。

该laters马兰士发动机安装在马兰士SA -8400立体声只超级音频CD / CD播放器。尽管名称,如CDM1和CDM9 Pro的使用由飞利浦,都没有得到几组给马兰士发动机,这款最新的发动机采用了双激光单头线性跟踪类似于第一马兰士引擎系统。

夏普引擎|顶部
马兰士SA- 14 ,以及旗舰马兰士SA - 1 (这是由马兰士生产的第一超级音频CD / CD播放机)都采用日本夏普制造的发动机。这台发动机结合了铝压铸光碟托盘,锌压铸机制的基础。在不同的金属,可以抵抗共振。未来的高端机也将有可能功能的内部引擎。

第一马兰士多声道超级音频CD / CD播放器,马兰士SA- 12S1 ,是独一无二的,因为它是基于第一飞利浦超级音频CD播放机,飞利浦SACD1000 (在日本不卖) ,都经过精心设计,以满足音响发烧友的要求,并且采用了飞利浦超级音频CD / DVD视频/ CD引擎。

驱动马兰士CD播放器
飞利浦CDM- 0 CD - 63 ( 1982) , CD -73 ( 1983) ,飞利浦LHH -2000
飞利浦CDM- 1的CD -63 , CD -73 , CD -34 ( 1985) ,飞利浦LHH -2000
飞利浦CDM- 1 CD -54 ( 1984) , CD -84 ( 1984)
飞利浦CDM- 2 CD -25 ( 1985) , CD -45 ( 1985) , CD -65 ( 1985) , CD -75 ( 1986) , CD -650 ( 1986)
飞利浦CDM- 1调整CD -94 ( 1986) , CD - 94LTD ( 1987) , CD -95 ( 1988) , CD - 99SE ( 1990) , CD - 99R ( 1988)
飞利浦CDM- 1 Mk2的CD- 880J ( 1988) , CD -80 ( 1989) ,飞利浦CDD -882 ( 1989) ,飞利浦CD -880 ( 1988)
飞利浦CDM- 3飞利浦A730 ( 1988)
飞利浦CDM- 4M CD -50 ( 1989) , CD -60 ( 1989) , CD -72 ( 1991) , CD -72A ( 1993)
飞利浦CDM- 4MD飞利浦LHH -300 ( 1989) ,飞利浦LHH -500 ( 1989) ,飞利浦LHH -700 ( 1991) , CD - 15 ( 1992) , CD -16 ( 1993) , CD - 16SE ( 1994) , CD -10 ( 1990) , CD - 11 ( 1989)
飞利浦CDM- 9 Pro的CD -23 ( 1994) , CD - 23LTD ( 1996) , CD -23D有限公司( 1996) , CD - 23Da ( 1998)
飞利浦CDM12.1 CD -53 ( 1994) , CD - 17 ( 1996) , CD -17D ( 1995) , CD -16D ( 1996) , CD - 63SE ( 1996) , CD - 67SE ( 1996) , CD -19 ( 1997)
飞利浦VAM-1252/CD亲CD-7 ( 1998)
飞利浦VAM - 12 CD - 17Da的( 1998) , CD -19A ( 1999)
飞利浦CDM- 14 CDR- 1 ( 1991) ,CD- 610mk2
(来源:立体声 - 关于2003马兰士)


飞利浦、马兰士台机型号资料:
PHILIPS......vs......Marantz.........................................雷射
頭...................D/A 晶片
LHH-
2000......................................................................CDM
0 ??....................TDA 1540 或 1541??
LHH-1000.............CD-12...............................................CDM
1....................TDA 1541 S1/每一聲道
...............................CD-
7............................................CDM 12.3....................TDA
1541 S1/每一聲道
LHH-900....................................................................CDM
4 pro....................TDA 1547/每一聲道
LHH-800R.............CD-11?? or CD-15??..................CDM 4
pro....................TDA 1547/每一聲道
LHH-700...............CD-15??........................................CDM 4
pro....................TDA 1547/每一聲道
LHH-600B.............CD-11 MKII (沒有平衡輸出端子)..CDM 4
pro....................TDA 1547/每一聲道
LHH-500............... (有平衡輸出端子)......................CDM 4
pro....................TDA 1547
LHH-500R.............CD-16 (沒有平衡輸出端子)......CDM 4
pro....................TDA 1547(LHH-500R)....TDA 1547/每一聲道(cd-16)
.................................CD-16D (有平衡輸出端子)..........CDM
12.1....................TDA 1547/每一聲道
LHH-
300R......................................................................CDM
9....................TDA 1547
LHH-
300B......................................................................CDM
4 Pro.................TDA 1547
LHH-
300........................................................................CDM
4 Pro.................TDA 1547
LHH-200RX................................................................CDM
9....................TDA 1547
LHH-
200R....................................................................CDM
9....................TDA 1547
LHH-
100.........................................................................CDM
9....................TDA 1547


Philips vs Marantz對照表:

PHILIPS......vs......Marantz..........................雷射
頭...................D/A 晶片
LHH-2000.....................................................CDM 0/1都
有.......TDA 1540陶瓷x2
LHH-1000.............CD-12...............................CDM
1.................TDA 1541 S1/x1
.............................. .CD-7.............................CDM
1252...........TDA 1541 S2 (T)/x2
LHH-900R.......................................................CDM 4
pro...........DAC7(S) /x2
(DAC7=TDA1547+SAA7350)
LHH-800R......................................................CDM 4
pro...........DAC7(S) /x2
.............................CD-15................................CDM 4
pro...........DAC7(S) /x2+HDAM
LHH-700..............CD-11.............................. .CDM 4
pro............DAC7 /x2
LHH-600B...........CD-11 MKII (None XLR).CDM 4 pro..........DAC7 /x2
LHH-500............... (有平衡輸出端子)..........CDM 4 pro........... SAA7321x2
...........................CD-16SE (None XLR).... CDM 4
pro...........DAC7 /x2+HDAM
LHH-500R......................................................CDM 4
pro...........DAC7 /x2
..............................CD-16F (None XLR)……CDM 4 pro...........DAC7/x2
LHH-300B........... CD-10............................. .CDM 4
Pro...........SAA7321/x2
LHH-300..............CD-10............................. ..CDM 4
Pro...........SAA7321/x2
LHH-300R......................................................CDM
9..............DAC7/x2
LHH-200RX....................................................CDM
9..............DAC7/x2
LHH-200R............................................... .......CDM
9..............DAC7/x2
LHH-100.........................................................CDM
9......... ... DAC7/x2

PHILIPS...vs....Marantz等級對照表:

PHILIPS......vs......Marantz...............................yan:
LHH-2000................None.............................1,600,000
LHH-1000………..CD-12.............................. 600,000
LHH-900/800..........CD-7................................450,000
LHH700FT………CD-15...............................380,000/390,000
LHH-700...............CD-11.............................. .330,000
LHH-600B............CD-11 MKII (None XLR).280,000
LHH-500............... None..................................250,000
LHH-500RFT.......CD-16SE (None XLR).... 250,000/240,000
LHH-500R............. None................................220,000
LHH-300/300B.....CD-10 /CD-16F................150000/160,000
LHH-300..............CD-10 /CD-16F.................150000/160,000
LHH-300R.............. None................................150,000
LHH-200RX
LHH-200R
LHH-100

Philips系音質排名參考
LHH2000>LHH900R>MICRO CD-M100>LHH1000(M/CD-12)>
LHH800R> M/CD15>M/CD7>MICRO CD-M2000>
MICRO CD-M2DC> LHH700FT> LHH700(CD11)>
M/CD99SEF LTD>MICRO CD-M2>
LHH500FT>LHH600>LHH500>M/CD16SEF>LHH500RFT> LHH500R>CD16>LHH300/300B
