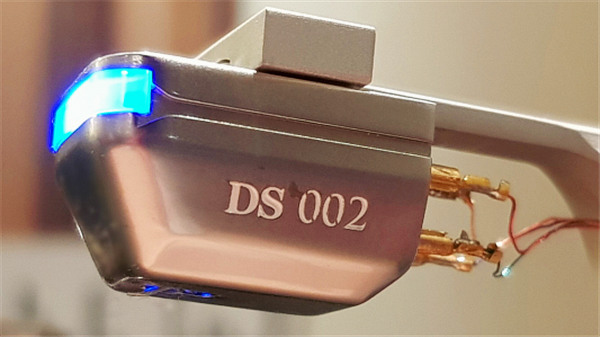

从外表来看,DS 002唱头与一般唱头长相一模一样,有唱头壳,4个输出接点,也有唱针、针杆、阻尼,与传统唱头外观上几乎没有差异,最大的差别是DS 002工作的时候,唱头前方会有漂亮的淡蓝色LED灯,可不要以为这是为了好看,这可是光学唱头的关键技术。好,要了解什么是“光学唱头”,要先回到MM与MC唱头的工作原理,找出MM与MC唱头先天上的难题,然后才能了解光学所谓“纯模拟光学唱头”究竟解决了什么问题。

解决传统MM与MC唱头的设计难题

MM与MC唱头的工作原理,就是磁生电的过程,MM称为动铁式唱头,MC称为动圈式唱头,两者外观差不多,唱头壳外面露出来的就是一根细长的针杆,针杆尖端装上唱针,唱针接触黑胶唱片表面的沟槽,因为摩擦产生振动,细微的针尖振动透过针杆,传导到后面的“发电装置”,MM动铁式唱头的针杆后面装磁铁,所以称为动铁,而唱头壳里面装上线圈;MC动圈式唱头的针杆后面装的是线圈,所以称为动圈,唱头壳里面则是装置磁铁。针尖传导过来的振动,因为线圈与磁铁的作用,产生了微弱电压,这就是音乐讯号,但是讯号相当微小,必须送入唱头放大器把讯号放大成为高电平讯号,然后才能交给前级再次放大。

不管是MM或MC唱头,针杆尾端不是磁铁就是线圈,迷你的磁铁与线圈的“组合”变成微小发电机,产生细微音乐讯号,可是为了应付快速的音乐暂态反应,针尖运动的灵活度要越高越好,MM唱头与MC唱头针杆尾端都要背着磁铁或唱头,等於是叫运动员跑百米还要背着水泥,怎么跑得快呢?所以我们要设计高性能的MM或MC唱头,必须要想办法降低针杆尾端背负的重量,针尖才能有很好的运动灵活度。

MM唱头比较困难,我们可以利用加大线圈(固定在唱头壳内),降低磁铁质量,达到足够的输出电压,可是磁铁再怎么缩小,重量还是不轻。至於MC唱头,因为磁铁放在唱头壳内,我们可以尽量加大磁铁质量,增强磁力,这样就可以减少线圈绕组,不过这个比例也有一定的计算公式,但背负线圈的MC唱头,针杆的负担比较轻,运动比较迅速,设计良好的MC唱头在中高频的表现,大多会比MM唱头要来得好。

用光感应解决磁生电

看到这里,您了解MM与MC唱头先天上的困境,就是针杆背后都需要装磁铁或线圈,额外的质量会影响针尖在黑胶沟槽里面运动的灵活度。“纯模拟光学唱头”怎么做?DS Audio称之为先进光学机芯(Advanced Optical-mechanical),一样使用传统唱头的针尖与针杆,可是针杆尾端没有线圈或磁铁,而是一块“遮光板”,在遮光板前方摆放光源,当针尖振动的时候,遮光板跟着振动,照在微型感光元件上面产生阴影,感光元件感应阴影的振动变化,转化为模拟讯号调变,透过DS Audio自家开发的专用唱头放大器放大,就是可以送入前级的音乐讯号了。这个过程纯粹是“模拟”,没有一点数位成份在里面。

解决传统MM与MC唱头的设计难题

MM与MC唱头的工作原理,就是磁生电的过程,MM称为动铁式唱头,MC称为动圈式唱头,两者外观差不多,唱头壳外面露出来的就是一根细长的针杆,针杆尖端装上唱针,唱针接触黑胶唱片表面的沟槽,因为摩擦产生振动,细微的针尖振动透过针杆,传导到后面的“发电装置”,MM动铁式唱头的针杆后面装磁铁,所以称为动铁,而唱头壳里面装上线圈;MC动圈式唱头的针杆后面装的是线圈,所以称为动圈,唱头壳里面则是装置磁铁。针尖传导过来的振动,因为线圈与磁铁的作用,产生了微弱电压,这就是音乐讯号,但是讯号相当微小,必须送入唱头放大器把讯号放大成为高电平讯号,然后才能交给前级再次放大。

不管是MM或MC唱头,针杆尾端不是磁铁就是线圈,迷你的磁铁与线圈的“组合”变成微小发电机,产生细微音乐讯号,可是为了应付快速的音乐暂态反应,针尖运动的灵活度要越高越好,MM唱头与MC唱头针杆尾端都要背着磁铁或唱头,等於是叫运动员跑百米还要背着水泥,怎么跑得快呢?所以我们要设计高性能的MM或MC唱头,必须要想办法降低针杆尾端背负的重量,针尖才能有很好的运动灵活度。

MM唱头比较困难,我们可以利用加大线圈(固定在唱头壳内),降低磁铁质量,达到足够的输出电压,可是磁铁再怎么缩小,重量还是不轻。至於MC唱头,因为磁铁放在唱头壳内,我们可以尽量加大磁铁质量,增强磁力,这样就可以减少线圈绕组,不过这个比例也有一定的计算公式,但背负线圈的MC唱头,针杆的负担比较轻,运动比较迅速,设计良好的MC唱头在中高频的表现,大多会比MM唱头要来得好。

用光感应解决磁生电

看到这里,您了解MM与MC唱头先天上的困境,就是针杆背后都需要装磁铁或线圈,额外的质量会影响针尖在黑胶沟槽里面运动的灵活度。“纯模拟光学唱头”怎么做?DS Audio称之为先进光学机芯(Advanced Optical-mechanical),一样使用传统唱头的针尖与针杆,可是针杆尾端没有线圈或磁铁,而是一块“遮光板”,在遮光板前方摆放光源,当针尖振动的时候,遮光板跟着振动,照在微型感光元件上面产生阴影,感光元件感应阴影的振动变化,转化为模拟讯号调变,透过DS Audio自家开发的专用唱头放大器放大,就是可以送入前级的音乐讯号了。这个过程纯粹是“模拟”,没有一点数位成份在里面。

新材料解决过去无法做到的事

光学唱头并不是DS Audio发明的新产物,而是1970年代就已经出现,当年创新的设计理论,曾经让音响界认为光学唱头将一统江湖,因为光学唱头的设计原理已经一举把MM与MC的缺点去除,不仅大幅度提高唱头拾取音乐讯号的增益,同时让针杆背后负担的质量最轻,让针尖拥有最高的运动灵活度。可是事与愿违,光学唱头在1970年代出现一两年之后便无疾而终。

为什么设计理论近乎完美的光学唱头,推出不久便销声匿迹?原因是当年的科技能力不够。首先是光源的问题,早年使用白炽灯泡,本身会发热,如果让光源靠近针杆后面的遮光板,热度会传导到针杆,顺道让固定针杆的阻尼物软化,所以听音乐不到三十分钟,阻尼物就因为受热软脚了。假如要解决散热问题,就要把灯泡远离遮光板,这样子投射到感应元件的“影子”,边缘就不锐利,对比不够高,产生杂讯,放大之后声音底噪变高。

写到这里,您知道怎么解决70年代光学唱头的问题了吗?没错,就是LED灯,亮度够高,且发热很低,完全没有过去的热度影响阻尼。再来,早年的感应元件现在换成了太阳能面板,感应更精确,让DS Audio光学唱头的讯噪比更好。或者说,DS Audio所做的事情,就是应用最新的材料科学,实现1970年代做不到的理论梦想。

调整还是要靠专业

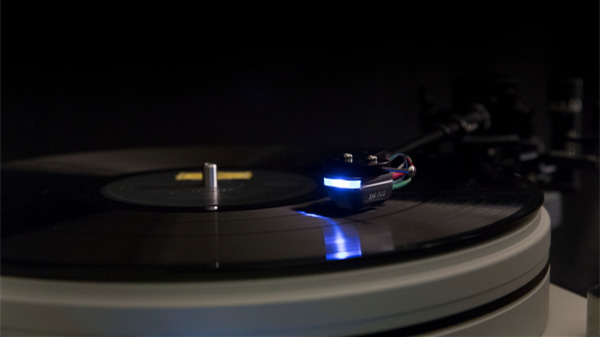

光是解释光学唱头,就耗费了不少篇幅,我要把话题回到鼎捷的试听,DS 002唱头装在丹麦Bergmann唱盘上面,搭配气浮正切臂,扩大机使用全套Spectra前后级,唱头放大没有选择,必须搭配DS 002自家唱头放大,喇叭则是搭配美国YG Acoustics Hailey。我凑近看鼎捷张老板的唱头设定,真是艺高人胆大,DS 002的针杆不长,可是唱头壳的底部设计很平,张老板的VTA水平设定调得很低,与黑胶唱片几乎完全平行,这是正确的调整,有些人害怕唱头壳触底,会把VTA调得略高,这可能会让低频略少。

原厂建议的针压是1.6~1.8克,建议最佳值是1.7克,我问张老板的设定。他说玩DS 002好几天,针压微调了好几次,最后落在1.75克。其实,DS 002的玩法与传统MM或MC唱头一模一样,只是唱头工作原理不同,且必须搭配DS Audio自家唱头放大,您一样要注意唱头方位角、VTA水平、针压、抗滑等等细节。DS 002的针杆材料是铝合金,针尖则是柴田针(Shibata),模样有点像是倒钩的针尖,用以加大针尖与唱片表面接触的面积,Ortofon出名的MC Jubilie用的就是柴田针。

资料来源:U-audio

器材规格

DS 002唱头
形式:光学唱头(Optical Cartridge)
讯号输出:光电转换(Photo-electric Conversion)
输出电平:500mV以上
针压范围:1.6g~1.8g;建议1.7g
声道分离度:25dB以上
针杆:铝金属
针尖:柴田针(Shibata Stylus)
唱头壳:超硬杜拉铝(Ultra Duraliumin)
重量:8.1g
