四管前级的调试办法

提供者:站长 发布时间:2016-12-27 18:29:52 点击数:1112

每路4个管子,由43296微调调整控制各管工作点,使前3个个场管工作在预夹断区(70微安-170微安)。

但是场效应管参数的不一致性,它的饱和漏电流和对应的预夹断电压,每个管子各不相同。我们要用多圈微调来来调整,以适应电路的要求。

八个3296可变电阻,上电路板前,安置好方向,顺时针为增大阻值,逆时针为减小。阻值暂时停在比电路图电阻值略小一点的位置上,比较好。

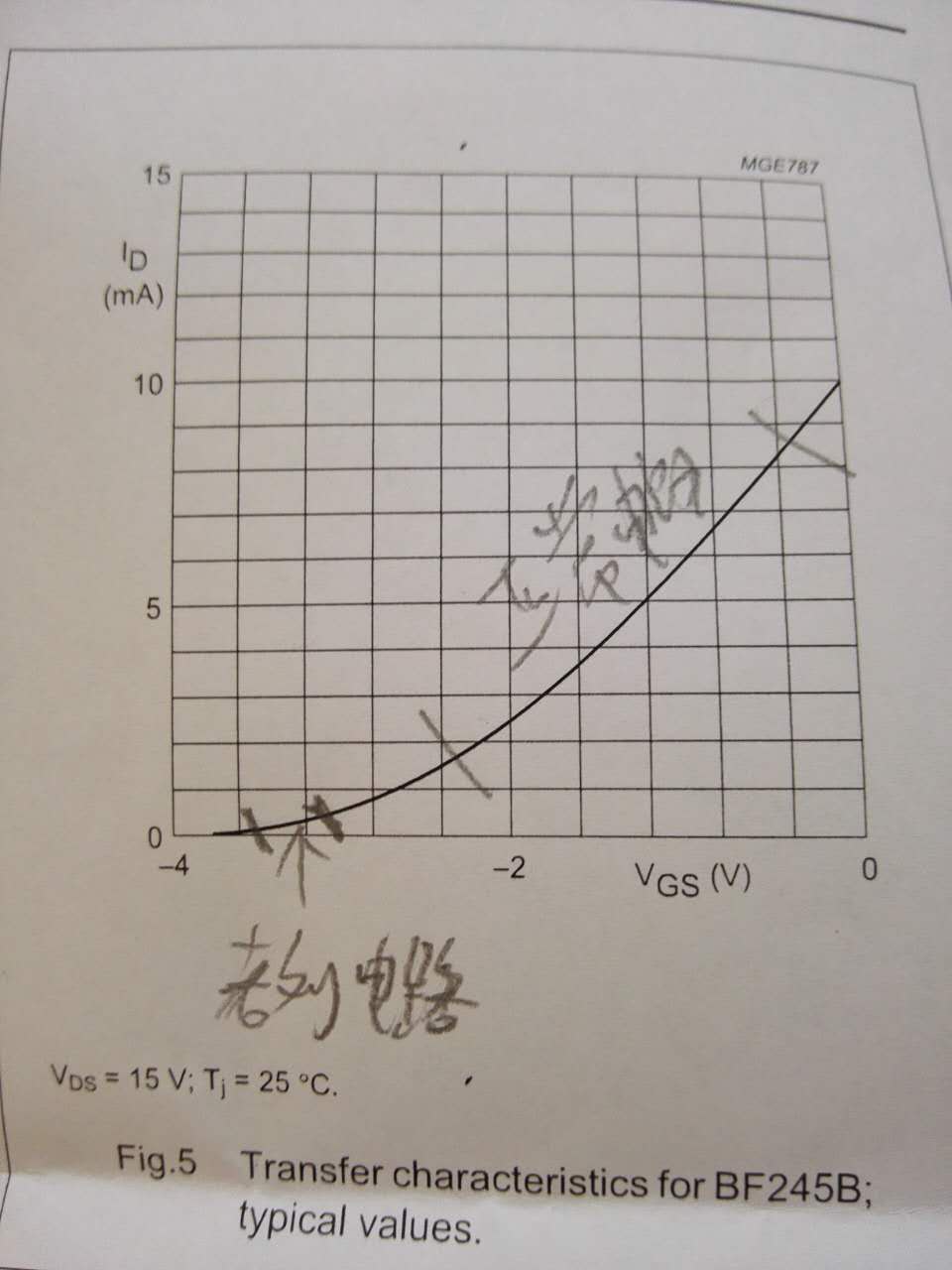

输入端起为第一级,输出端为第四级。第一级到底三级都工作在预夹断状态,理论书上将50微安视同夹断,那么预夹断电流应在70-170微安。第四级输入输出信号都比较大,所以设计在可变电阻区状态工作,电流比前三级要大一点约350微安以上,视管子参数不同而定。

第一级要特别小心调,因为调节范围较小。

4个管总共不到1MA

可以通过测漏极电阻的电压来计算电流。

100K电阻上5V就是50微安,17V就是170微安。
