Wadia 23 图片说明

原文作者：烧录一族zhouw@21cn.com

修改：Purer

首先申明：我不是电子专科出身，对电子一知半解，出于对HI-FI的喜爱和网友交流，写了
下
面的东西，如有错误，请多多包涵，欢迎指正.



这是wadia 23的前后面板，从这里可以看出wadia 23是wadia的低价位CD机，wadia 高价位机
种
采用四角圆柱支撑外形，薄薄的片仓表明采用TEAC VRDS转盘，型号如6、21、850、860等，23
沿袭了wadia的招牌外形，不过没有圆柱，只有钢制钉脚，厚厚的片仓表明采用先锋倒置转盘。
类
似型号还有830。wadia 23面板及其简单，只有三个按钮，所以一旦遥控器失效那就惨了。后背
端
口比较丰富，上面是二组模拟输出，下面是四组数码输出，其中同轴数码输出采用的是BNC头
子，
可惜没有数码输入，电源按钮在背后，略有不便，不过这也是wadia的风格。





这不是平衡插座吗，有必要这么特写吗？有，因为它面对wadia 23整整一个小时没能打开
他，
原来他在平衡插座内有暗门。

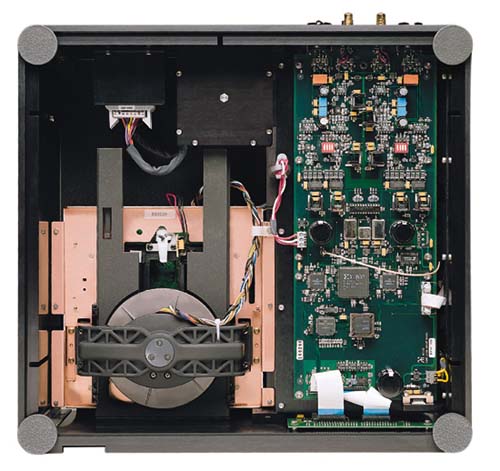

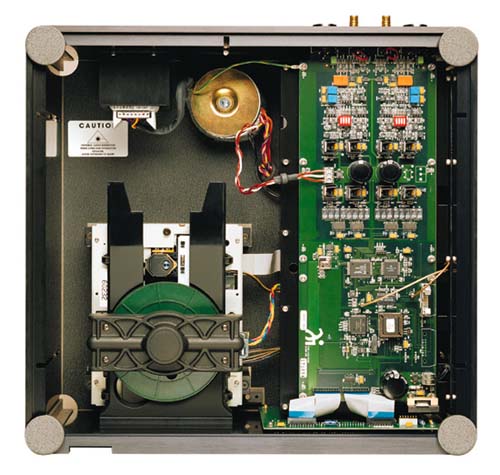

这就是wadia 23内部全貌了，电源插座是台达一体化带保险丝的产品，环形变压器直径
9.5CM。



先锋倒置转盘全貌，不是先锋最高级的型号，没有采用磁悬浮系统，只是普通的涡杆，认盘
速
度很快，不过读片能力不如数字伺服TEAC 25。



wadia 23电路板分上下层结构，下面是伺服电路板和数码输出电路板，上面是D/A解码和模拟
运放电路板，上面的电路板固定在3MM厚的铝板上，每块电路板都独自供电，而且是独立的整
流、
滤波、稳压，包括那块小小的数码输出电路板。



这是wadia 23伺服电路板，第一直觉：这不是wadia的电路板，我觉的这是先锋的配套电路
板，应该是2140转盘套件，不过在数码传输部分wadia自己做了一块小板子，不知道有什么奥
妙。
（此电路板是提供全机用的时钟电路，从图中可看出是十分简单扼要的，只有一个高精度的时钟
振
荡器和一个缓冲器{74AC04}就组成了本机最重要的心脏）



这是wadia 23数码输出电路板，其中同轴用的是BNC端子，我觉得wadia的机子做转盘的意义不
如做解码器，真亏了这么好的板子，奇怪的是wadia 23的后一代机种wadia 830竟然把这块板子
作为可选件，不知是不是这个道理。（图中可看见到一块DS26LS31集成电路实际上是就是电脑系
统上用的RS422传输系统，wadia全系列化的机都有使用这个集成电路，里面共有四个RSS422驱
动
器，在此的应用是分别驱动BNC同轴输出，AT&T光纤输出，Toslink光纤输出。）



这是wadia 23的核心电路板，深绿色的板子，做工相当好，板子中间有一个红色指示灯，一
通电就亮了。电路板右面是wadia 的经典DSP数码滤波所在，左面是D/A解码和模拟电路，板上有
二组整流、滤波、和稳压，不过不是分别给D/A解码和模拟电路使用的，而是一组专供DSP使用，
一组共D/A解码、模拟合用.



w23-09:

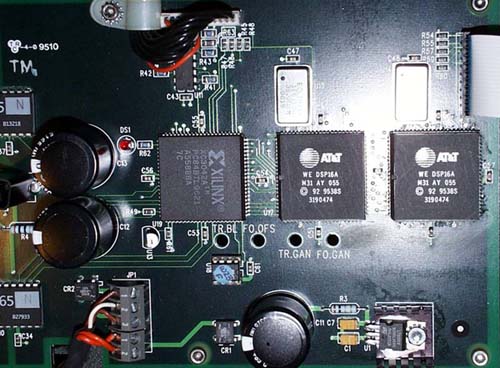

这是wadia 23的DSP数码滤波，DSP数码滤波是WADIA的精华所在，所谓DSP数码滤波就是厂
商
把软件写在EPROM中，然后通过高速DSP芯片运算进行数码滤波，目前顶级的解码器几乎都使用
DSP
数码滤波，不过其他厂商一般都使用摩托罗拉的DSP芯片，但是wadia一直使用三片结构的AT&T芯
片（好象最新的860、850也开始使用摩托罗拉的DSP芯片了），只是不同档次使用的芯片不
同,wadia 23使用二片DSP16A构成运算能力达36MIPS的DSP系统，而顶级的wadia 9则采用AT&T
DSP3210,速度高达128MIPS，那么采用DSP后优势何在？这里有个笼统的比较：售价同为15900美
元的解码器，Mark Levison 30.5采用NPC 5803滤波芯片，误差为+-400，wadia 9采用DSP滤
波，误差仅为+-10（数据摘至《音箱论坛》103期），看见一颗小八脚芯片吗？上面写着W23 F，
估计这就是EPROM，并且是插在IC座子上，应该方便升级。（在国外的一些论坛评论摩托罗拉的
DSP芯片和AT&T的DSP芯片时都认为摩托罗拉的DSP芯片比AT&T的DSP芯片好，主要是突发性较
好。
对E-PROM也有人说用到了一定的时间会失效，说是唱到了一定的时间会停机，我的朋友的THETA
的
解码器亦试过此现象，但从E-PROM的刷新原理应不会出现这个问题的，估计是E-PROM的故障导致
此现象的出现。在此向各位DX有THETA解码器（双DSP560001 4*PCM63）的可否帮我COPY一个E-
PROM）

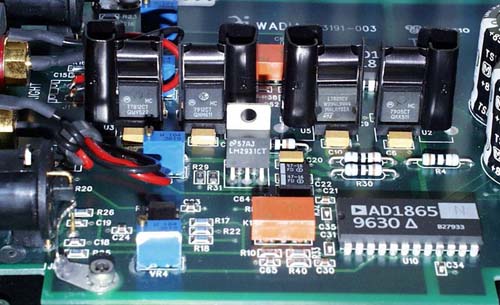

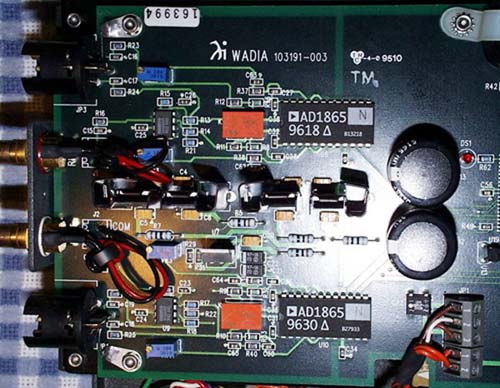

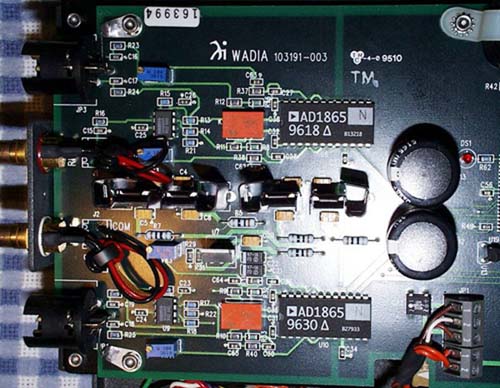

这是wadia 23的D/A解码和模拟放大部分，首先看到的就是二颗大大的AD1865解码芯片，
WADIA一向是使用PCM63的，没想到在平价器材上用的是AD1865,据查AD1865是AD1864的升级型
号，双18bit解码，这里每声道用一颗构成19bit解码，模拟运放用的是BB的OPA6060KP,说明书
上
说他的输出电平高达12.5dBV,其实这部分用料很一般，电路也很简洁，而且大量使用贴片元件，
但是效果却不俗.

听音感觉：还是继承了wadia的音色特点，高密度、高解析度、大动态，音色生动、鲜活，好
像晴空万里无云，和天龙S10II对比试听，差别明显，S10II几乎满盘皆输，除了中频的略微圆
滑、甜美一些，wadia 23没有过多的修饰，比较直.在器材搭配上与我目前的器材相当合拍，我
用
麦景图推ATC 20,wadia 23正好弥补了麦景图的慢和ATC的暗，换上S10总是给人意尤未尽之感，
不过wadia 23的售价贵出S10II一倍有余，这样胜出也在情理之中.最后再帖二张wadia最新CD机
850、860的照片：
