再现一个逼真的音乐舞台
提供者:木子 (202.103.224.74) 发布时间:2000-04-29 10:27:04 点击数:13052
──记天朗小喇叭配接低音炮

木子

音响爱好者都知道,为了实现可闻音频范围(20Hz-20KHz)的声音重放,不少音箱都采用多个喇
叭单元来共同完成整个频带的声音再现,常见的有两路分频和三路分频喇叭系统,前者采用一个高
音喇叭和一个中低音喇叭,后者则将高中低音分别用一个喇叭来输出,这些喇叭可不是简单的并联
或串联就能够正常工作,必须采用一种叫做分频器的阻容网络来对不同的频率进行分配,让不同的
喇叭单元工作在合适的频率上,并实现平坦的衔接,从而使整个喇叭系统以尽可能小的失真度来完
成全频带的声音再现,因此分频器的作用不仅在于使喇叭单元能安全地工作,而且还决定了整个喇
叭系统的性能和风格。

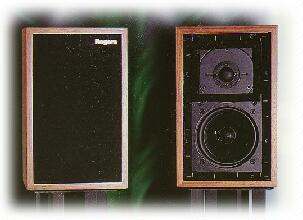

我们熟悉的一些优秀音箱,如英国Rogers LS3/5A BBC监听喇叭(图一),为了使全频带内的响
应平坦,其分频器设计相当复杂,以致于效率非常低(82.5dB),阻抗高达11欧姆,使得放大
器驱动它较为吃力,配搭不当的放大器无法发挥出它的实际音效。常常见到一些音响杂志上在探讨
音箱分频器的设计及其对放大器的影响,每当看到这些文章时,我总在想,要是有一种喇叭能够像
人耳的耳膜一样不借助分频器达到全频带的平直响应就好了,一方面可以免除分频器带来的损耗,
另一方面可以避免分频器器件造成的音色失真和相位变化。从理论上讲,要设计出这样的喇叭是可
能的,如一些优质的耳机,但要找到一种材料具有耳机震膜般的极轻质量和瞬态响应,而且能够制
造出常规大小和灵敏度的喇叭,在现阶段却是不现实的,即便是有这样的喇叭,其造价恐怕昂贵得
难以想象,看来工薪阶层的我这种想法只能归于梦想了。


一次偶然的机会,当我接触到一款特殊结构的小喇叭后,感到梦想与现实的距离仿佛近了许多。记
得那是一个初秋的下午,天气清爽,一个许久不见的朋友打来电话说他搬了新家,想在小书房里摆
套音箱,手中有一对闲置的小喇叭,不知能不能用,希望我给参谋一下,正好我没事,当即满口答
应。来到他家的小书房一看,房间不大,约十个平方左右,日本塌塌米式的风格,装修说不上高档
豪华,但布置得格外的典雅温馨,在靠墙的矮地台上放着一对小喇叭,我定睛一看,“哟!不错

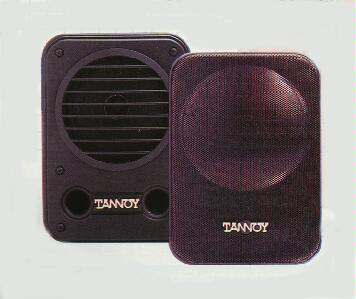

嘛,还是英国的名牌喇叭TANNOY CPA-5(图二)!”,朋友忙说,“这箱子本来是用
来作AC-3系统的环绕音箱,因客厅太小取消了后置喇叭,因此闲置下来,不知道用来听音乐合
不合适?”,“先听听再说吧!”我提议,于是从客厅里抱来天龙的AV功放AVC-2800
G,CD机是以前购买的SONY CDP-497,信号线是随机配线,因CPA-5采用的是
弹簧卡口式的喇叭接线端子,不可能用太粗的喇叭线,随便找了根华敏环绕用喇叭线(约1.5平
方)接上,放置在地台上的CPA-5实在太矮,又取来两根方凳垫在下面,人坐在塌塌米上耳朵
正好和喇叭在一条水平线上,好了,终于可以开声,首先播放的是《TITANIC》的主题歌
《MY HEART WILL GO ON》,令人惊奇的是CPA-5这只小小的音箱几乎轻而
易举地在我们面前撑开了一个广阔的声场,播出的人声虽然厚度较薄,聚焦感却非常地好,音乐的
细节也很丰富,不过在低频方面就比较失望,许多深沉有力的低频信号仿佛被滤掉了,随后又听了
一些音乐碟片,只有几张低频较少的小提琴集感觉还不错,琴声透明流畅,格外悠扬。几个小时很
快过去,已近深夜,于是打个小结:“这种用法整个声场虽然宽度和高度不错,但深度却很浅,有
一种漂浮在半空中的感觉,久听之后让人心浮气燥;中频虽然洪亮,但不够柔顺;要强求这只小小
的5寸喇叭发出深沉的低频确实有点勉为其难了,何况天龙的功放本来声底冷艳,显然不太适合推
这种小喇叭,所以要用好这对喇叭关键看如何弥补低频的不足,这并不是容易的事情!”,听我这
么一说,那位朋友有点打退堂鼓了:“要不另买一对喇叭算了?”,“别忙,等我想想办法再说!
过几天给你答复。”

匆匆告辞回家,不顾夜深翻开天朗的资料查到了CPA-5的详细规格如下表:

CPA-5 CPA-5SBII

喇叭单元 5寸ICT同轴 4枚5寸低频

承受功率 100Watts 100Watts

频率响应 80Hz-22KHz 45Hz-210Hz

灵敏度(1W/m) 90dB 90dB

体积(高× 宽× 深) 220× 155× 130mm 200× 550× 300mm

重量(公斤) 2.85 12




原来,天朗厂在推出CPA-5时还配套推出了一个无源低音炮(图三),从CPA-5的频率响
应可知其低频下限较高,难怪低频不尽人意了,不过CPA-5这只5寸喇叭却非常有特色,它是
一只真正的没有分频器的全频带同轴喇叭,采用了天朗公司独有的专利技术ICT(Induction
Coupled Technology);利用磁感应原理及高低频震膜的天然分频特性,巧妙地省去了分频器,
并使高音的震膜质量降至新低点,进一步接近理论上的完美境界。而且CPA-5灵敏度高达90
dB,承受功率比起大口径的书架箱来也毫不逊色,高端频响更是超越人耳的听觉极限。CPA-5
还采用了天朗拿手的单点声源(Single Point Source)设计,具有极好的声音定位感,最能充
分反映音乐的真正个性和内涵,在喇叭的摆位上也不象普通喇叭那么苛刻难搞。

既然厂家为CPA-5配备了低音炮,看来解决低音问题的方案有了,不过原厂的低音炮是无源结
构的,又存在配搭驱动功放的问题,比较麻烦,如果有合适的有源低音炮,倒可省下不少精神!而
且调试也非常方便。

翻遍了有源低音炮的相关资料,发现品牌很多,有些欧美名牌低音炮体积庞大,价格也高得离谱,
无法接受,即使价钱不是问题,那小茶几般的体积在朋友那小小的书房里也实在太夸张。最后,目
光落在了日本YAMAHA的几款家庭影院低音炮上面,外观精致,造型朴实大方,两千元左右的
价格,让人容易接受,体积也不大,由于采用了YAMAHA公司的AST技术,其低频下限居然
也能和那些欧美的大家伙不相上下,根据朋友的书房面积,最后决定在YST-SW40和YS
T-SW80之间选择。


在家庭影院器材中,YAMAHA的产品可以说是如日中天,他的AV功放、DSP解码器和AV
喇叭都占有相当大的市场份额,低音炮也是他的强项之一,综观国外不少典范级的家庭影院配置中
都少不了YAMAHA的超低频音箱,用在HI-FI系统中效果也不容怀疑。正好在本地的电器
市场的大昌音响是天朗和YAMAHA的代理商,于是在一个双休日的上午和朋友一起到该行进行
试听,当时搭配的也是TANNOY的CPA-5,经过反复的试听和比较,综合了价格、外观、
功率、整个系统的性价比等各方面的因素,选择了不到两千元而且体积最小巧的YST-SW4
0,如图四,这只低音炮内置20cm的全频带低音单元,50W的功率放大器,采用了YAMAH
A公司的AST(Active Servo Technology)专利技术,虽然体积小巧,但仍能够播放出低至
30Hz的超低频,而且在50-170Hz范围内有连续可调的高频切除滤波器,可以方便地和各种小喇叭
进行完美的频率衔接。


为了充分发挥天朗CPA-5的效果,顺便还在市场上买了一台以中高频的优美细腻著称的国产名

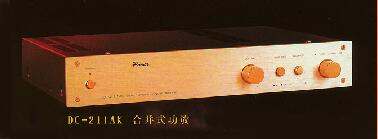

机八达DC-211AK(图五),配上一条平价的怪兽信号线和喇叭线,取其中低频厚实有力,
以便CPA-5有更平衡的声音表现。除了器材之外,喇叭脚架也是必备的,考虑到CPA-5比
较小巧,重量也轻,选择国产可伸缩的优质环绕喇叭架(图六)即可,调试方便、物美价廉。

回到小书房,七手八脚接好器材,先不开低音炮,仍然是那首《My Heart Will Go On》,哇!
从CPA-5中传来的人声是那么地纯美动人,中高频具有一尘不染的透明度,中频厚度明显比天
龙AV功放推动时好,再也没有冷硬之感,细细想来,一方面是八达DC-211AK中高频表现
确实名不虚传;另一方面也充分体现了无分频器喇叭的优势:可以无损耗地把放大器的中频信号还
原出来。随后把SW40低音炮放在两只小喇叭中间的地上(书房中喇叭的布局如图七),接通电
源,频率衔接点选在80Hz附近,经过仔细的微调并保持适当的音量,使声音听上去最自然。


有了低音炮的助阵,展现在我们眼前的声场再也没有那种漂浮在空中的感觉了,无论高度、宽度和
深度都和以前不能相提并论,声音有血有肉、音场结实稳健,明显的纵深感使人觉得小书房变成了
一个大舞台;在播放《TITANIC》CD时,延绵不断的低频和超低频象阵阵浓雾一样卷地而
来,仿佛有一双无形的手在按摩皮肤,舒服之余让人真正领略到20bit数码录音的低频魅力。接下
来的几个小时里,听了包括《蔡琴老歌》、《一意孤行》、《舒特拉的名单》、《史达卡大提琴曲
集》等碟片,感受最深的还是那挥洒自如的低频表现,真不敢相信这些以前听得烂熟的碟子里还有
如此多的低频成份没有被发现,惭愧啊!回头看看那位仁兄洋溢着笑容的脸,足以知道其满意的程
度,等他独自陶醉去吧!

回到家里,美妙的音乐仍在脑海里萦绕,“如果我也有一间温馨的小书房和一对可爱的小喇叭,那
么......”,想着想着,我进入了梦乡...。
