SRPP电路的工作原理
提供者:j (202.98.166.252) 发布时间:2000-05-25 11:31:11 点击数:23019

SRPP电路的名称是由日本人命名的,为Shunt Regulated Push Pull的缩写,意为分流调
整式推挽放大器;而美国有的人则把它叫作μ-Follower电路,看作是一种含有特殊结构的跟随
放大电路。

根据当前对SRPP电路的研究,其工作结构可理解为,是由有源负载(T2)与放大器部分
(T1)共同组成随动结构,通过工作点自律调整和向负载分流的方式,相互推挽一起完成动作的
放大器。

为了讨论它的工作原理,这里以电子管放大器为例进行说明(若未特别指明,文中的电子有
源器件均是指电子管)。就电路的静态工作情况来看,T1、T2为串联方式,如果它们的工作特性
和所取参数一致,并具有相同的工作点,那么有屏极电流Ip1=Ip2,屏阴极间电压Upk1=Upk2

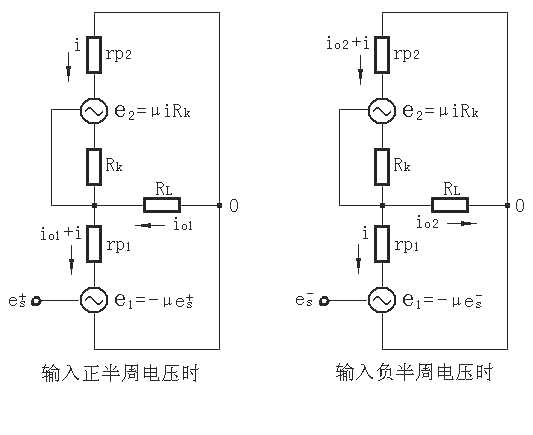

=UB/2,是点点对称的。而当电路加上交流信号时(见图1),设输入信号为正半周,那么T1管
的栅偏压-Ug1升高,屏极电流Ip1增大,屏阴极间电压Upk1减小,同时T2管阴极电阻Rk2上的分
压电压增加,使-Ug2减小(这里我们可以看出,T1电动势与T2电动势的极性是互为反相的),
Ip2降低,Upk2增大,因此形成了从零电位经负载RL反向回流的电流IRL;反之,输入信号为负半
周时,T1管的-Ug1、Ip1降低,Upk1升高,T2管Rk2上的电压降低,-Ug2、Ip2增大,Upk2减小,
则电流IRL经RL向零电位分流,从而完成一组推挽动作;特别地,若RL=∞时,则电路负载的阻
抗仅为T1管有源负载的动态电阻,全电路处于恒流工作,流经负载RL的电流IRL=0,只有电压放
大作用。这就是所谓的“分流调整推挽”理论。
