再有几天就是元旦了，接下来是放假、赋闲。做点什么呢？装个耳机功放发发
烧吧！如果你有一只Senheiser HD580或更高级的耳机的话，那将是很“发烧

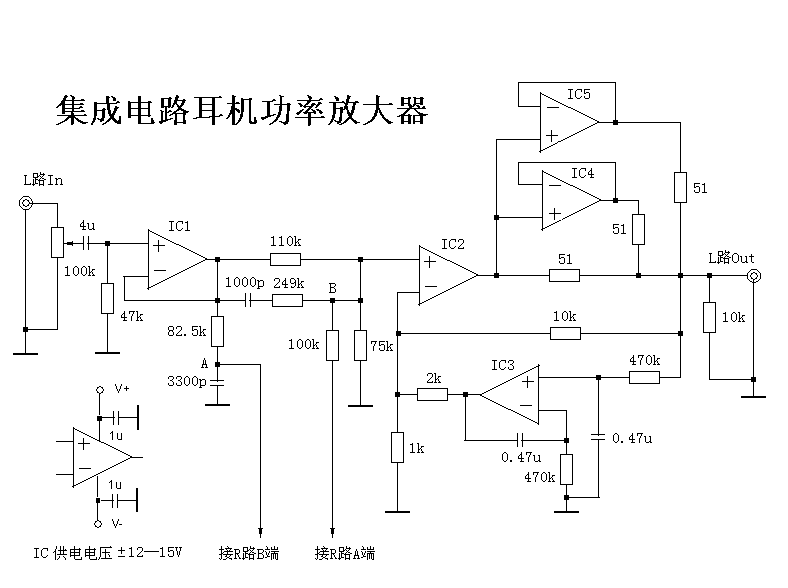

”的。面是电路图(图一）

这是一个纯OP构成的耳机功率放大器，你可别认为它简单，一些“发烧友”
对集成块有这样那样的意见，而小看了它。它可是无论在物理性能上，还是在
音效方面都是很发烧的呢！为了帮助你认识它的特点，兹做些说明如下。

1、整个放大器放大量10倍，功率储备3W，由前级缓冲器、等量化网
络、10倍放大器、缓冲功率放大器、直流伺服电路组成。其中，功率放大由两
个并联的缓冲电路加上10倍放大器的功率输出构成，能产生3W的最大功率。因
为，功率输出是由三部分的电流构成，失调电流相对会加大，所以特意在大陆
中加上了直流伺服电路，我测了一下，在没有加之前，它的失调电压是6mV，
加上后降到了0.3mV以下，这对稳定工作，保护耳机都是很有好处的。而且，
近来还有人利用它来改善OP的音效（关于这个问题我们下面再讨论）。你看，
它挺有特点的吧。

2、在IC1和IC2之间是等量化网络，主要是为了解决双耳在用耳机听
音时听不到交叉音，声场还原不正确的问题。这个电路是Chester Simpson
在http://www.headwize.com/projects/simpson2_prj.htm上发表的，台湾
的DIY ZONE站上的一个电路也用了它。经我实验，的确效果不错。其特性，有
兴趣的朋友可去看一下，将会令你受益匪浅。

3、关于直流伺服电路改善音效的问题。图中IC3就是直流伺服电路，
它的英文是DC SERVO，原是用于控制直流放大器的零点漂移使用的一种负反馈
技术。这曾是过去为解决放大器零点漂移严重问题的产物。不知怎的，近来有
人竟然发现了它有改善OP音效的作用，故DIY ZONE站上曾为之大力推广。直流
伺服电路属有源反馈，在OP中主要是用来对OP直流放大的动态进行调整，这很
难用以说明它对音效的改善作用。所以应当从交流输出的问题加以解释。其中
到底是何原理，我现在也不知道。我看过一补偿OP放大器的滞后相位，但是否
如此，还需要用仪器看了才能定论。如果真是这样的话，这就有点象BBE的作
用了，可以改 善声音的清晰度，加强声音的通透性，从而改善音效。不过，
我觉得它的这种效果并 不明显，反而能使其音效变柔美起来，更象电子管了。

4、图中IC4、IC5是用OP接成的缓冲器，并联后做功率输出。这样的
电路接法属 深反馈条件下，整体的电路并联，总放大倍数仍为1，总失调电流
等于各OP之和，输出电流增大，输入、输出内阻均会下降，但其它性能不变，
用来做功率输出是满合适的。当然，你也可以用 BUF03、BUF04、OPA633等缓
冲OP来这样做，同样能收到一样的效果。

5、装机可用的OP很多，如AD827、OPA2134、OPA2604、N5532、
N5534、LT1057、 OP275……均可，但IC2与IC3最好用同一型号，以保证电压
变换速率一致。用什么样的 OP尽可按自己的喜好而定，还可以用不同的OP实
验其组合的效果。我用的都是OPA2134 ，效果自认为是很不错的。

6、除了做耳机功放，它还有什么用呢？当然，首先是做前级了，如果
你对现在 的声场不满意的话，可以用它一试，可能对你中央声场或声场扩展
会有所改善的，特别 是用于AV系统。其次，还可以作为驱动级来加装后面的
功率级使用。

你一定会问音效到底如何呢？我可以这样告诉你：

1、音色准确，柔美醇厚，而偏中性，动态大，弹性好，瞬态高，很适
合表现古 典音乐，在Jass、流行音乐上也有较好表现。

2、声场宽广，定位正确，使你有置身乐队指挥之感，对表现宏大场面
也相当不错。

大概我溢美之词说得太多了，你有所怀疑，那你就自己动手做一个，去
感受一下吧。准备好零件，只要4小时你就能得到，并验证它。

祝你成功！
