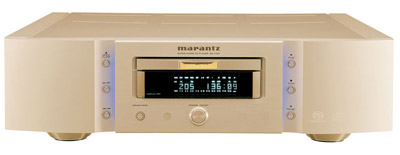

马兰士SA-11S1 SACD机集合了马兰士旗舰CD机CD-7的优点于一体,SA-11S1是该厂五款SACD唱盘中唯一采用中置转盘机构的机种(
其他的机种承片盘都是在面板的左侧),此转盘机构是Marantz自行开发的制品,上方可以看到一块金属制的安定器。SA-11S1采用
24bit DSP线路设计的PEC相位误差补偿线路,包括6倍超取样及一次噪音整形线路,具有无相位延迟的平直线性特点。
解码后的信号经过三组HDAM SA2模组经电流/电压变换、低通滤波及缓冲放大后,不再采用一般CD机所使用的运放集成IC处理,而
是全部采用晶体管分立电路进行处理。SA-11S1采用大型的环形电源变压器(用无氧铜线绕制的),外用屏蔽罩盖住,内部还填有
特殊的阻尼物,抑制变压器工作时产生谐振。
高品质DAC
SA-11S1搭载了两个最适合SACD的NPC公司所生产的高品质DAC 数模转换芯片SAM5866AS。该DAC在PCM输入时,在内部进行12倍的超
取样,与输入时的8倍相结合,将总共96倍的信号通过3次噪音修整的动作变换为23水平,大幅度地减少从音响信号带到高频率波段
为止的残留量子化噪音。DSD信号输入时,具有不通过内部数字过滤器的直接模式和通过FIR型数字过滤器在数字领域将DSD的量子
化噪音减少之后以23-40水平DAC输出电流的3个系统。另外,内部具有阻抗,被输入的数据一直通过进行了相位比较的文字时钟和
系统时钟来写入,进行正确的无抖动的读取。
在DSP晶片之后,SA-11S1的DAC与类比电路都是完全独立配置的。每声道使用一枚NPC SM5866AS作数位/类比转换,这是一款位元
流DAC,有DSD输入(对应SACD)和PCM输入(对应CD)两种介面,在DSD输入的状态,信号通过DSD filter,以四组23 level DEMDAC作
数类转换;在PCM输入时,信号进入DEM DAC之前又作了12倍超取样,把它和DSP晶片作的8倍超取样合并计算,合计超取样为96倍,
处理后再通过3倍Noise Shaper与23 level转换,这一连串的措施使得影响高频段的量化噪音大幅降低,可望能让本机表现出极佳
的高频质感。
为了保障真实地还原出SACD音频信号,在SA-11S1的音频模拟输出电路,马兰士舍弃了使用廉价IC的做法,用自家的HDAM(High
Defintion Amplefer Module)模取代而代之。HDAM高解析放大模块具有频响宽、负反馈低、响应速率高等优点,对音质的提升是
立竿见影的。
SA-11S1的模拟放大采用全平衡的设计,提供XLR模拟平衡输出接口,同时也有RCA模拟输出及数码同轴、数码光纤输出接口。
HDAM 构造
I/V变换电路通常是使用音响DAC内置的OP放大器的,SA-11S1中搭载了马兰士原有的HADM 所构成的离散I/V变换电路。通过DAC的电
流输出和ADM的直接结合,得以实现了物理特性中显现不出来的微小的信号衰减的改善。SACD中所记录的大容量信息通过S/N宽的带
宽来再现。
SA-11S1设有不平衡和平衡两种音频输出,两者都是同等级的输出电路结构。I/V变换后的LPF回路(Low Pass Filter)采用的是离
散构成的HDAM 电路,进而,输出电路采用的是电流反馈型HDAM 电路,实现了彻底的低阻抗,低噪音化。也可以游刃有余地支持
SACD。
三段全平衡HDAM电路紧接在DAC之后的就是类比电路的部分了,以一般唱盘的作法,类比电路通常都是使用OP晶片,而Marantz则是
以HDAM放大模组来作取代。该厂的HDAM模组有等级之分,本机所采用的HDAM模组外部并没有金属壳作包覆,实质上HDAM可以视为由
分立元件砌成的OP电路,主动元件以JFET为主(以2SK389对装FET作为输入级),因此在声音方面是倾向于较温暖的音色。本机的类
比电路分为I/V转换、低通滤波器和缓冲放大器三段(一般的CD唱盘只有前两段,没有缓冲放大器),从DAC输出开始就是全平衡电
路,一直连接到背板的平衡输出端子,总计两声道一共使用了12组HDAM放大电路,其中输出级缓冲放大器是电流回授的HDAM电路,
电路的复杂度比前两级高一些,具有低输出阻抗、低噪音与宽频带的特性。
资料来源:http://gzjgyx88.blog.163.com/blog/static/131637118200910363319694/
其他的机种承片盘都是在面板的左侧),此转盘机构是Marantz自行开发的制品,上方可以看到一块金属制的安定器。SA-11S1采用
24bit DSP线路设计的PEC相位误差补偿线路,包括6倍超取样及一次噪音整形线路,具有无相位延迟的平直线性特点。
解码后的信号经过三组HDAM SA2模组经电流/电压变换、低通滤波及缓冲放大后,不再采用一般CD机所使用的运放集成IC处理,而
是全部采用晶体管分立电路进行处理。SA-11S1采用大型的环形电源变压器(用无氧铜线绕制的),外用屏蔽罩盖住,内部还填有
特殊的阻尼物,抑制变压器工作时产生谐振。
高品质DAC
SA-11S1搭载了两个最适合SACD的NPC公司所生产的高品质DAC 数模转换芯片SAM5866AS。该DAC在PCM输入时,在内部进行12倍的超
取样,与输入时的8倍相结合,将总共96倍的信号通过3次噪音修整的动作变换为23水平,大幅度地减少从音响信号带到高频率波段
为止的残留量子化噪音。DSD信号输入时,具有不通过内部数字过滤器的直接模式和通过FIR型数字过滤器在数字领域将DSD的量子
化噪音减少之后以23-40水平DAC输出电流的3个系统。另外,内部具有阻抗,被输入的数据一直通过进行了相位比较的文字时钟和
系统时钟来写入,进行正确的无抖动的读取。
在DSP晶片之后,SA-11S1的DAC与类比电路都是完全独立配置的。每声道使用一枚NPC SM5866AS作数位/类比转换,这是一款位元
流DAC,有DSD输入(对应SACD)和PCM输入(对应CD)两种介面,在DSD输入的状态,信号通过DSD filter,以四组23 level DEMDAC作
数类转换;在PCM输入时,信号进入DEM DAC之前又作了12倍超取样,把它和DSP晶片作的8倍超取样合并计算,合计超取样为96倍,
处理后再通过3倍Noise Shaper与23 level转换,这一连串的措施使得影响高频段的量化噪音大幅降低,可望能让本机表现出极佳
的高频质感。
为了保障真实地还原出SACD音频信号,在SA-11S1的音频模拟输出电路,马兰士舍弃了使用廉价IC的做法,用自家的HDAM(High
Defintion Amplefer Module)模取代而代之。HDAM高解析放大模块具有频响宽、负反馈低、响应速率高等优点,对音质的提升是
立竿见影的。
SA-11S1的模拟放大采用全平衡的设计,提供XLR模拟平衡输出接口,同时也有RCA模拟输出及数码同轴、数码光纤输出接口。
HDAM 构造
I/V变换电路通常是使用音响DAC内置的OP放大器的,SA-11S1中搭载了马兰士原有的HADM 所构成的离散I/V变换电路。通过DAC的电
流输出和ADM的直接结合,得以实现了物理特性中显现不出来的微小的信号衰减的改善。SACD中所记录的大容量信息通过S/N宽的带
宽来再现。
SA-11S1设有不平衡和平衡两种音频输出,两者都是同等级的输出电路结构。I/V变换后的LPF回路(Low Pass Filter)采用的是离
散构成的HDAM 电路,进而,输出电路采用的是电流反馈型HDAM 电路,实现了彻底的低阻抗,低噪音化。也可以游刃有余地支持
SACD。
三段全平衡HDAM电路紧接在DAC之后的就是类比电路的部分了,以一般唱盘的作法,类比电路通常都是使用OP晶片,而Marantz则是
以HDAM放大模组来作取代。该厂的HDAM模组有等级之分,本机所采用的HDAM模组外部并没有金属壳作包覆,实质上HDAM可以视为由
分立元件砌成的OP电路,主动元件以JFET为主(以2SK389对装FET作为输入级),因此在声音方面是倾向于较温暖的音色。本机的类
比电路分为I/V转换、低通滤波器和缓冲放大器三段(一般的CD唱盘只有前两段,没有缓冲放大器),从DAC输出开始就是全平衡电
路,一直连接到背板的平衡输出端子,总计两声道一共使用了12组HDAM放大电路,其中输出级缓冲放大器是电流回授的HDAM电路,
电路的复杂度比前两级高一些,具有低输出阻抗、低噪音与宽频带的特性。
资料来源:http://gzjgyx88.blog.163.com/blog/static/131637118200910363319694/
器材规格
频响:2Hz-50KHz/-3dB(SACD),2Hz-20KHz/Filter(CD)
动态:114dB(SACD)、大于l00dB(CD)
总谐波失真:0.0009%(SACD)、0.0020%(CD)
信号格式:1bit DSD(SACD)、16bit线性PCM(CD)
体积:440×123×418mm
重量:14Kg
