  • ·  想得到好声音的根基(电源)(作者:zhidong 时间: 点击数: 1339)
  • 受大烧L君委托!从做其新落成的发烧房供电系统!

    独立地线/多路独立屏蔽线路加星型接地供电系统!(原有的电源现用于AV系统)

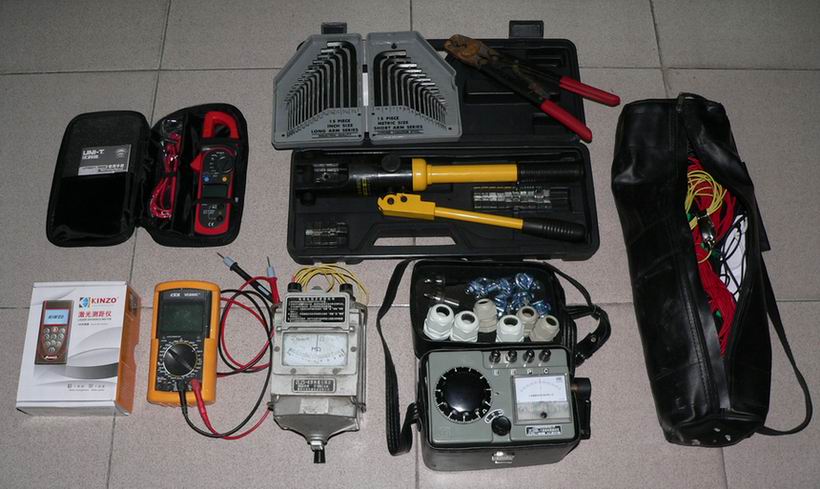

    先上个工具图!够专业的!本人10多年前在某国营大商场电房工作过是有牌电工!

    分别有:激光测距仪/接地电阻测试仪/绝缘电阻表/数字钳式万用表/数字万用表/普通压接钳和液压压接钳/公英制

    六角匙!
  • ·

    (作者:大洋 时间:2011-07-18 20:24:13)
    传统的电工教科书理论在这里无用武之地,
    首先施工电工应该是个发烧友,其次要知道现在系统的声音优点跟缺点,需要通过专线系统解决哪些问题,再就是知道专线的材质结构物理参数是什么音色走向,粗了未必好,细了只要够用也未必不好,单芯多芯各有不同的声音风格。。。总之新做的专线系统跟搭配机上的电源线一样,需要有针对性的有的放矢才会出好声

    不是针对LZ说的,请别介意。只是有感于一些投不少资金拉了系统专线有改变而不是改善的现象而发。
  • ·

    (作者:yjyj9898 时间:2011-07-19 09:08:40)
    志东兄可是大烧啊,这位兄台有福了,真羡慕!
  • ·

    (作者:zhidong 时间:2011-07-19 23:33:46)
    大洋兄弟说得在理!但我并不赞同电工教科书理论在这里无用武之地一说.同样的问题早在8年前自做音响室电源时候就问过了自己,我是各种类型音乐都听可能我是个做事比较认真的人在经过大量的不同种类线材试听中得到肯定的答案!拉专线好比是一般家庭墙插的延长线但要求不同可划分为外部,从墙插接上电源线到器材划分为内部.当然连接后成一个整体了声音调整还可从各个方面来进行.单是玩地线都可用不同接法/线径/材质来调自己想要的声音

    98兄弟说我是大烧真不感当!我自己的定位永远是学生,学无止境当每到不同的听音环境和不同的器材搭配时正好是一个学习和提升耳力的机会.所以是不段修正和享受的一个过程!

    独立地线!(原有的本宅地网和防雷地网不动)

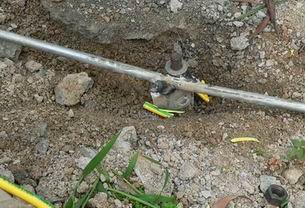

    主人的大宅地势相对有点高,最后打地网选择在对开停车铺设草坪的内边里.共打10条长度是50米/每间隔5米打入一条2米的镀锌专用地角铁/然后用12MM粗的镀锌铁把10点用电焊连接起来!图片上是焊接完成后准备接上引出线的12MM机丝端/接出线是16平方的7芯铜线!引出地线除接在机丝端上的接口外还要用8MM的扎头再相隔20CM卡接上铜线和镀锌铁上/3个接点令接触更加紧密!(接好完成后的图片没拍以后补上)用接地电阻测试仪量度的数值是0.8欧母已经很好了!再放盐水数值还会再低点/过几天后再测量数据)
  • ·

    (作者:zhidong 时间:2011-07-20 23:34:13)
    电源箱和多路独立屏蔽线路

    本帖和HIFI168非常发烧论坛我的硬件交易帖同步发上!目的是给大家提供一个参考来相互学习和交流!

    系统是单声道后级一对加CD机和分体电源前级共4路.

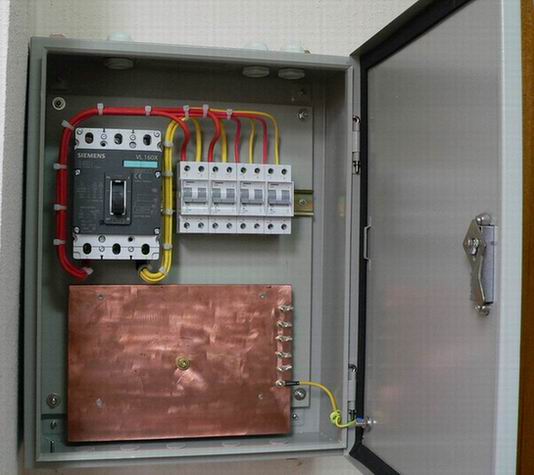

    开关/线材和墙插座是在还没有施工前,根据主人的喜好和原有器材特性来试听选取的.分别是西门子63A/40A/倍耐力10平方/4平方和古河20A/镀金单和双插!电箱里上部装一个西门子三相总开关和4个两相分开关来独立控制电源.下部装了一快20X30CM厚度是10MM的紫铜板/板中心点和周边有接地线的机丝.

    接入总线是并联两组10平方加上新的独立地线/入端接电表后出端接入总开关.因总开关是当成两相开关来使用不起跳闸动作只起隔离作用.真正起保护跳闸作用的是分开关!整个过程最耗时间的是制作双屏蔽的电源线,后级是10主线加4地线/讯源和前级是4主线加4地线.3线分别绞合后整理好再加上双层金属屏蔽网(详细图片可上我168交易帖上看)
  • ·

    (作者:zhidong 时间:2011-07-24 22:15:24)
    铜板和星型接地

    铜板的作用我比喻成是一个大渗井,收集四方来的脏水然后由地线排出去!星型的意思是中心点到各点相对等距保持相同的低电位.4组独立接出线的屏蔽地网可接可不接来调整声

    音.所以接地有缘机!DIY过石机和胆机的朋友相信不用我多说了,接地对声音的影响非常大.举个例子名厂中高文的器材细分为内电路接地/外壳的屏蔽接地还有独家的机械接地.

    全部完工后接上系统,先用XLO出品的消磁/褒机CD来慢热一段!正式出来的声音第一感觉是特安静/细节非常多/低频稳固/动态大/音场纵深扩展!达到预期的效果!
  • ·

    (作者:zhidong 时间:2012-09-20 20:08:03)
    刚有朋友和我聊起电源方面的话题.顺便顶上来了!
