  • ·  给我声卡配套的土炮DAC 1998年完成(作者:iamalan 时间: 点击数: 55)

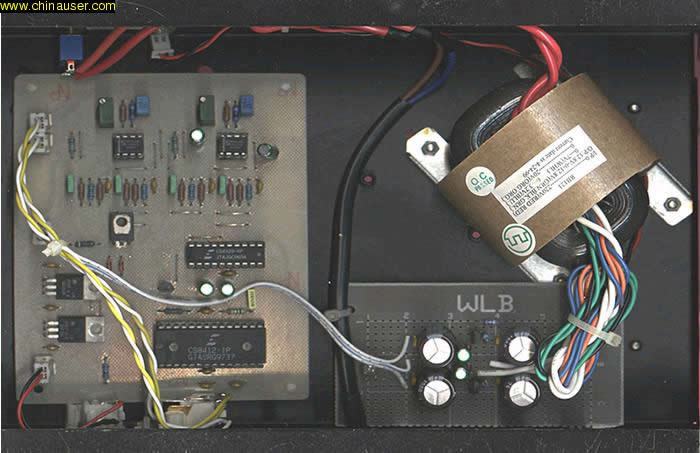

  • 这个DAC是在1998年完成的,原先是给我的CD机解码的,我想DIY个更高档的DAC,那这个就给声卡用了。当时供电系统是采用充电电池,后来觉得太麻烦,改为传统的变压器供电,用的是R型变压器。DIR采用当时流行的CS8412,虽然只支持48KHz的取样频率,相信给声卡用已经绰绰有余了,DAC用的是同公司的CS4329,属于△Σ结构20Bit DAC,现在看来似乎有些落伍,但在当时来说也算是比较高档的产品了。模拟低通滤波采用两片SIGNETICS公司的NE5534,是1993年的产品,输出端没有加隔直电容,采用30圈精密微调电阻把中点调零。电路虽然简单,但大都采用了比较精密的零件,比如Dale精密电阻和德国的ERO精密MKT电容。
  • ·

    (作者:iamalan 时间:2003-02-21 10:03:44)
    这个月底拿到手,期待啊!

    放大器:额定输出功率 10W(最大12W)
        频率响应 20Hz~25KHz(在1W输出时)
        30Hz~20KHz(在额定输出功率时)
        信噪比 86dB(A计权)
    扬声器:额定功率 10W(最大30W)
        频率响应 80Hz~17KHz
        灵敏度 86dB
        额定阻抗 4Ω
