  • · SCMI---免费试用音频测试之最佳工具 (作者:virtins 时间: 点击数: 665)
    收藏
  • 基于声卡的信号测试系统几乎每台电脑或掌上电脑都有一个内置声卡。声卡通常被用来作为音频输入输出设备,用于记录、合成和回放语言、音乐和歌曲。然而,声卡其实可以做得更多。从测控的角度来看,声卡是一个具有双通道A/D和双通道D/A的信号采集和输出设备。它在音频范围内有很平滑的频率响应,采样频率可达192kHZ,采样深度可达24Bit,存储深度极大,可完全利用电脑自身的内存。由于声卡内部都带有增益控制(例如话筒音量控制、话筒提升控制、线路输入音量控制),即使在不外加信号衰减电路的情况下,它也可以测量从1微伏到1伏左右的信号。测量的准确度由声卡的质量决定。通常是外置声卡最好,其次是内置独立声卡,最后是板载声卡。专业级声卡优于消费级声卡。从价格上讲,即使是专业级声卡,其价格也远低于同类的A/D或D/A卡(通常是有数倍到数十倍之差)。但是不能因为便宜就小看了声卡,因为便宜只是大批量生产的结果,正是因为大批量生产,所以性能相当稳定。声卡的时基精度通常为0.00x%。例如,一个时基精度为0.003%的声卡,在采样频率为44100Hz时,频率误差在1.3Hz内。一个好的声卡,其噪声电平可低于-100dB, 总和谐波失真THD低于0.001%。那么,声卡适合测量什么呢?它可以近乎完美地测量任何在音频范围内的信号,例如:振动、转速、心肺听诊、心电图、地震波,声音,电源谐波......根据所用传感器的不同而不同,当然还要看所用的软件。以下介绍一个:
    SCMI---免费试用音频测试之最佳工具

    中文介绍:
    [URL=http://www.virtins.com/w3]http://www.virtins.com/w3[/URL]

    PC机版免费下载:
    [URL=http://www.virtins.com/SCMISetup.exe]http://www.virtins.com/SCMISetup.exe[/URL]

    掌上电脑版免费下载:
    [URL=http://www.virtins.com/PocketINSSetup.exe]http://www.virtins.com/PocketINSSetup.exe[/URL]

    功能简介

    虚仪声卡万用仪(SCMI---VIRTINS Sound Card MultiInstrument)是一个功能强大的基于个人电脑的虚拟仪器。它由声卡实时双踪示波器、声卡实时双踪频谱分析仪和声卡双踪信号发生器组成,这三种仪器可同时使用。本仪器内含一个独特设计的专门适用于声卡信号采集的算法,它能连续监视输入信号,只有当输入信号满足触发条件时,才采集一幀数据,即先触发后采集,因而不会错过任何触发事件。这与同类仪器中常用的先采集一长段数据,然后再在其中寻找触发点的方式,即先采集后触发,截然不同。因此本仪器能达到每秒50幀的快速屏幕刷新率,从而实现了真正的实时信号采集、分析和显示。本仪器还支持各种复杂的触发方式包括超前触发和延迟触发。 虚仪声卡万用仪发挥了以电脑屏幕作为显示的虚拟仪器的优点,支持图形显示的放大和滚动,并将屏幕的绝大部分面积用于数据显示,使您能够深入研究被测信号的任何细节。而市面上有些同类仪器则在人机界面上过分追求“形”似,将传统仪器的面板简单地模拟到电脑屏幕上,占用了大量宝贵的屏幕资源,仅留下较小面积供数据显示用。 虚仪声卡万用仪提供了一套完整的信号测试与分析功能,包括:双踪波形、波形相加、波形相减、李莎如图、电压表、瞬态信号捕捉、RMS绝对幅度谱、相对幅度谱、八度分析(1/1、1/3、1/6、1/12、1/24)、THD、THD+N、SNR、SINAD、频率响应、阻抗测试、相位谱、自相关函数、互相关函数、函数发生器、任意波形发生器、白噪声发生器、粉红噪声发生器、多音合成发生器和扫频信号发生器等。 虚仪声卡万用仪将采集到的数据和分析后的数据保存为标准的WAV波形文件或TXT文本文件。它也支持WAV波形文件的输入和BMP图像文件的输出和打印。支持24比特采样分辨率。支持WAV波形文件的合并和数据抽取。

    应用领域

    应用领域远不止音频电路测试,日常生活中有太多信号都处于音频范围,

    1.教育和培训
    2.科学研究(例如:流体紊动频谱分析....)
    3.工业测量(例如:振动分析,冲击分析,转速记数,压力容器容积压力测量,相关分析,超声测距....)
    4.音频工程(例如:噪音分析,声压检测,汽车音响...)
    5.电子测试(例如:波型分析,频谱分析,八度分析,频响分析,BODE图,阻抗测试,LCR,瞬态记录,...)
    6.乐器校准(例如:吉它校音...)
    7.医疗诊断(例如:心肺听音,心跳记数,ECG/EKG...)

    [IMG]http://www.virtins.com/img/SCMIAnim.gif[/IMG]
    [IMG]http://www.virtins.com/img/PocketINSProbeAnim.gif[/IMG]

    世界第一款专用于声卡示波器的探头
    [IMG]http://www.virtins.com/img/P601PC.jpg[/IMG]

    世界第一款专用于掌上电脑声卡示波器的探头
    [IMG]http://www.virtins.com/img/P601PPC.jpg[/IMG]



回复: 上传图片    最大5M,支持jpg,gif,png格式。
回复: 上传图片    最大5M,支持jpg,gif,png格式。

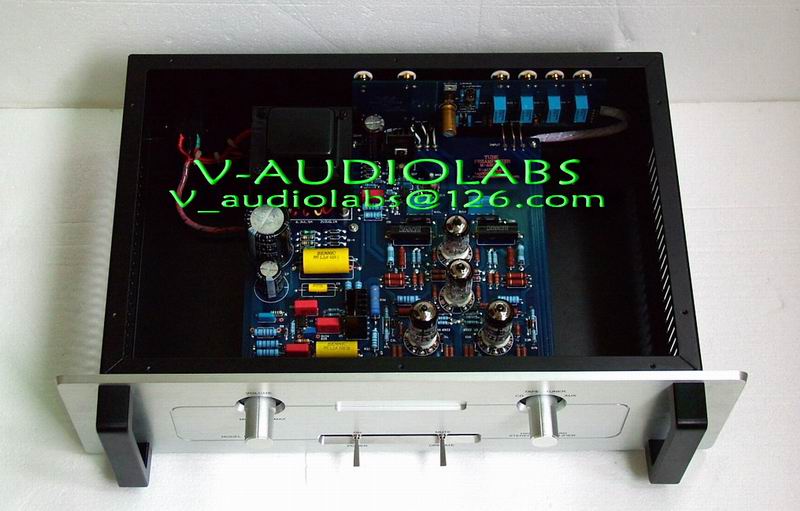

  • · 这个前级做工不错 (作者:sylizerui 时间: 点击数: 588)
    收藏
  • 家电论坛里谈秋水做的胆前级,看工艺很好.
    http://www.jd-bbs.com/viewthread.php?tid=1453741&extra=page%3D1&page=1
  • ·

    (作者:王正 时间:2007-09-28 06:09:37)
    李兄不会用它吧!!
回复: 上传图片    最大5M,支持jpg,gif,png格式。
  • ·

    (作者:ldh 时间:2007-09-25 23:53:54)
    大家节日快乐!
回复: 上传图片    最大5M,支持jpg,gif,png格式。
  • ·

    (作者:llhu 时间:2007-09-25 08:48:07)
    祝ldh斑竹、peto兄等众烧友中秋团圆,健康快乐!
  • ·

    (作者:feng 时间:2007-09-25 11:25:46)
  • ·

    (作者:wxiao 时间:2007-09-25 22:58:31)
回复: 上传图片    最大5M,支持jpg,gif,png格式。
  • · LDH (作者:7情 时间: 点击数: 730)
    收藏
  • 请问LDH的新前后级何时推出?
  • ·

    (作者:ldh 时间:2007-09-10 08:52:35)
    机壳的所有车床加工都已经完成,就最后表面处理了,应该会很快就交货了。
    已经接受预定的前10位优惠者请跟我电话联系进一步确定:0533--8225036
  • ·

    (作者:7情 时间:2007-09-10 17:56:00)
    有样机吗,外观效果图,内部电路板图
回复: 上传图片    最大5M,支持jpg,gif,png格式。
  • ·

    (作者:ldh 时间:2007-09-24 11:02:15)
    !!
  • ·

    (作者:ldh 时间:2007-09-24 22:32:33)
    上面的这个也可以使用。如有比较重要的可以两个同时使用。谢谢!
回复: 上传图片    最大5M,支持jpg,gif,png格式。
  • ·

    (作者:zhaoaaa 时间:2007-09-24 17:21:53)
    很难推!特吃公驴!当年我用PASSX350推都搞不好,后来用PASSX1000才搞定!PASS600以下别想搞出好声!
回复: 上传图片    最大5M,支持jpg,gif,png格式。
  • ·

    (作者:feng 时间:2007-09-16 00:37:37)
  • ·

    (作者:feng 时间:2007-09-17 00:12:36)

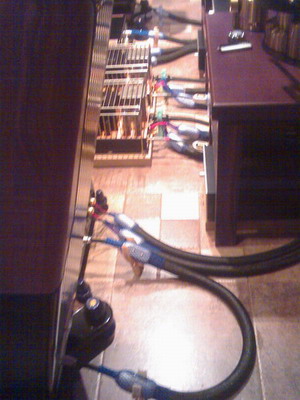

    外置分频器的接法是这样的........
