  • · TAD Evolution音响系统强力登场——TAD高级音响C2000/M2500/M4300新登场 (作者:淘乐音响 时间:2021-03-04 19:16:04 点击数: 272)
    收藏
  • 更多影音产品信息可以搜索淘宝【淘乐音响】上海线下实体体验店,中国大陆TAD特约代理销售商!联系人:任东13611755666微信号:rendong0859



    TAD从Reference系列开始,一路到Evolution系列,等待了约莫十年的时间,在Andrew Jones的领导下,这支由Pioneer支持的跨国音响技术团队,从音箱一路到“插电”的音响,TAD已经是从头到尾都能提供完整解决方案的“音响系统。



    发表Evolution系列全套新品

    2012年TAA音响展前夕,台湾先锋举办TAD新产品发表会,TAD的Andrew Jones亲自解说。发表会分两场举办,第一场是针对专业音响媒体,第二场则是邀请经销商参与。Andrew Jones的简报非常有料,绝对不是拿出技术规格和新材料,就说自家喇叭好得飞天钻地,而是实际拿优质录音来告诉我们究竟追求Hi End,到底该“听什么”?

    Andrew Jones说TAD一开始只做音箱,可是十多年前他到TAD的时候,各种产品线的雏形与蓝图都已经在他的脑海裡,只是需要时间一步一脚印地投入研发。2012年的Evolution也不是一步到位,而是在过去三、四年间,一样一样慢慢地推出,到2012年才真正全员到齐,成为完整的音响系统。

    今年TAD发表的Evolution系列包括Evolution One音箱,前级C2000则是附带USB DAC功能,后级则有两款,一部是M2500两声道后级,每声道输出500瓦(4欧姆负载),另一部是M4300,共有四声道输出,每声道300瓦(4欧姆负载),由AJ亲自介绍。

    自己撰写USB非同步传输驱动程式

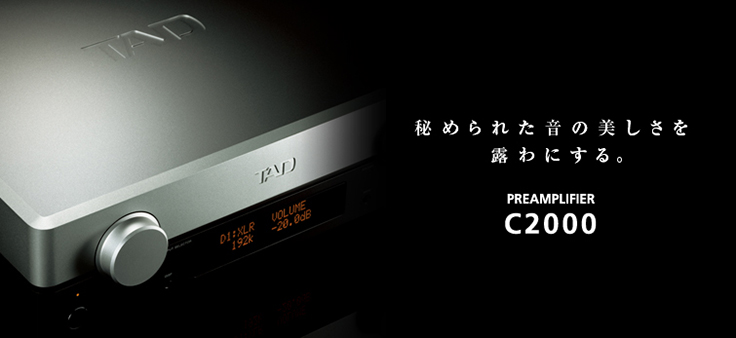

    AJ的产品简报从C2000前级开始,他说这部C2000增加的USB输入,可以方便搭配电脑与网路使用,不过为了追求高音质,USB输入可支持到24bit/192KHz,而且是非同步模式传输,不仅如此,AJ强调TAD的USB输入并不是采用现成的软件,他们自己撰写非同步传输的驱动程式。

    C2000内建的DAC也不是普通的DAC,现场另外摆放着高阶TAD D600 SACD,AJ说C2000的DAC部分当然没有旗舰那么讲究,但是DAC除了数类转换芯片之外,还有一个很重要的元件,就是石英振荡器。AJ说石英振荡器的功能用在校正时钟部分,他们找到一家日本专门做军用卫星的公司,提供非常精确的石英振荡器,相位误差与噪讯很低,这样就可以让时基误差(Jitter)降到最低,这部分C2000与D600用的元件是一样的。可见C2000的USB DAC不只是“外加”的功能,而且是非常认真设计的。

    关于产品,AJ讲的很简洁,譬如M2500后级虽然“份量”比不上旗舰,可是M2500与C2000都一样,机壳都是实心铝合金直接CNC切割,上下半部合起来构成强壮的机壳。M2500看起来不很大,但却具备每声道500瓦输出功率,AJ说里面用的是交换式电源,所以是Class D放大。他说很多人对Class D有所误解,认为Class D就是数位放大器,市面上确实有许多平价D类芯片直接让PCM转为PWM,那是数位放大器,但TAD的设计不是如此,整个放大过程都是类比。与M2500一同推出的还有M4300,代表4声道X每声道300瓦。奇怪,怎么是四声道,不是五声道呢?答案是M4300的设计并不是为了多声道,而是为了方便Bi-amp。

    比Reference One小一些的Evolution One

    AJ把自己完全主导设计喇叭摆在最后。这次发表的Evolution One(以下简称E1),外观非常接近Reference One落地音箱,只是尺寸小些。中高音单元一样是CST,用的还是鈹高音,中低音单元基本上的设计和Reference One也相同,但尺寸从10吋缩小为7吋,中低音单元的悬边和R1也一样,采用多重皱摺设计,这种悬边早年在大尺寸纸盆单体比较常见,AJ说这样的设计可以让单元具备更高的工作线性,而且E1的低音单元振膜也是一体式设计,几乎所有的技术特征都和R1一样,只是尺寸缩小一些。

    虽然E1相对比较便宜,不过许多设计都还是比照旗舰,分频器放在厚重的底座,完全和喇叭箱体与单体震动隔绝,够讲究了吧!

回复: 上传图片    最大5M,支持jpg,gif,png格式。

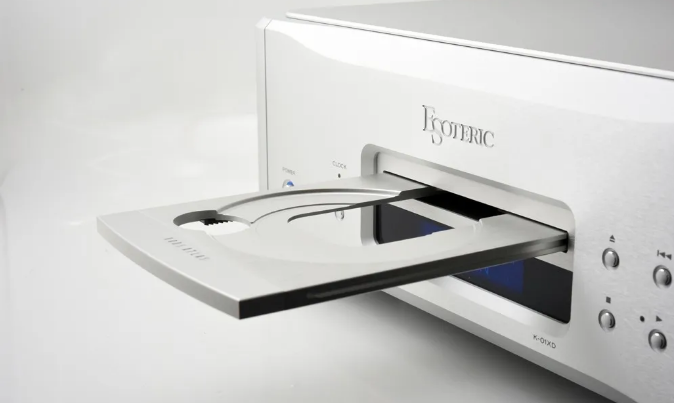

  • · Esoteric K-01XD SACDCD播放器新一代译码技术声音如脱胎换骨155880 (作者:淘乐音响 时间:2021-03-01 20:01:03 点击数: 287)
    收藏
  • 更多影音产品信息可以搜索淘宝【淘乐音响】上海线下实体体验店,中国大陆TAD特约代理销售商!联系人:任东13611755666微信号:rendong0859



    Esoteric向来在SACD/ CD激光机芯Vibration - Free Rigid Disc-Clamping System(VRDS)独领风骚,经过30多年的发展和不断改良,这个核心技术由新一代的VRDS-ATLAS取代沿用已久的VRDS-NEO转盘,旗舰级的GrandiosoP1X及K1X已率先采用,跟着技术下放到K-01XD及K-03XD。Esoteric最近推出新产品的速度之快是迎合来势汹汹的MQA-CD及MQA译码,而最新自家研发的Master Sound Discrete DAC更是以分立式数位模拟转换线路去提升数字音源回放,不再局限于外购译码芯片。

    身为Esoteric SACD/ CD机的拥趸,从采用VRDS-NEO激光机芯的X-01 Ltd单体播放器开始,之后升级到分体的P-03 Universal转盘和D-03解码器,再回归到K-01XsSACD/ CD播放器,十多年来从未转用过别家品牌,Esoteric激光读取系统可说是天下毫无敌手,声音取向精准细节量丰富特性外,音质亦逐渐提升音乐感染力。K-01在2010年推出,2014年时推出第二代K-01X,到了2018年推出第三代K-01Xs,内里元件和线路已千锤百炼提升到极限,所以当我知道K-01Xs的后续机种K-01XD送抵本刋,那份雀跃的欣喜的心情溢于言表,立刻安排送来舍下测试。

    菜单简介

    K-01XD机身净重31公斤,外观和面板主要按钮与K-01Xs也相差不远,只是中间视窗位略有不同,入碟托盘以弧边处理,随机附送的遥控器型号RC-1315也是与K-01Xs相同,换句话说,功能选项操作亦是一样。简单说明一下,按着Mode钮2秒,第一层菜单会依次序出现;再按Mode钮2秒,第二层菜单会出现。

    第一层菜单有UPC、CLK、AOUT、DOUT、DPaOFF、APS等选项;第二层菜单有PCMM、PCMG、DSDF、RS232C、AUD_UPDATE等选项。UPC是升频,共有ORG(不升频)、2倍、4倍、8倍、16倍以及DSD。CLK是外接10MHz时钟,如果要接就要开启Sync,否则设定在OFF。AOUT是模拟输出设定,有四种输出与关闭,分别是XLR2(预设值1地2正3负)、XLR3(1地2负3正)、RCA、ESLA(连接自家器材有ES-LINKAnalog输入)。DOUT数位输出有OFF、XLR与RCA,预设值OFF。DPaOFF是显示窗关闭,设在ON时如果超过10分钟没有信号输入,显示窗就会关闭;设在OFF则是显示窗永远亮着,若超过10分钟没有信号输入,显示窗会以最低光度DIMMER1亮着以防过度损耗。APS是自动省电设定,若讯源没有输入会自动关机,预设值是30分钟,可选60分、90分、120分或不关闭。

    第二层菜单中,PCMM是切换D/A转换模式,有M1、M2、M3可选择,各有不同的细微差异,用家自行决定,预设值是M1。PCMG则是调整PCM输出与DSD输出的大小差异,预设值是FULL,增益不会调整,LOW是减低PCM增益。DSDF就是DSD的滤波设定,有OFF、F1、F2、F3四组可选,各档声音有些不同,用家自行决定。RS232C是以这种端子来连接遥控设施,如果用就选ON,预设值是OFF,最后一项是AUD_UPDATE,这是处理升级的音讯程序。

    技术重点



    K-01XD顶盖也是采用半固定式设计,四边有些虚位可以移动,厂方说这设计使声音更开扬。打开顶盖,K-01XD内部也是分为上下二层,上层前方中央就是VRDS-ATLAS 01激光机芯,在结构上,ATLAS比NEO整体重了27%,ATLAS机芯连底座重达13.5公斤,光是机芯也有6.6公斤,厚达20mm的压碟桥架和12mm厚的机芯侧板全部以SS400钢材制造,而压碟的转盘是以杜拉铝(Duralumin)材质制成,使到整个VRDS-ATLAS是厂方有史以来刚性最高和重量最重的激光机芯结构,配合单点推力轴承,使ATLAS转盘在旋转时平滑无声,加上原来安装在压碟桥架上的驱动马达改装到转盘底部,使到整个激光机芯的重心更低,转动时更为稳定、更安静。激光机芯左右两边是电源供应线路板,机箱后方分三块线路板,中央是数字线路板,二侧是左右声道的Master SoundDiscrete DAC线路板,透过自行编写程序的FPGA(Field-Programmable Gate Array)芯片作主控,内里包含PCM升频、PCM去DSD转换器和DoP解码器,信号先进入一个FPGA的Delta Sigma调变,分左右声道,每声道进入四组DA转换,每组DA转换都有一个DataClock与八组分立式DA线路,这八组分立式DA线路就是由八个电阻与八个开关晶体组成R2R构架,这四组DA转换接下来每两组合并为一组正相位与一组反相位,成为平衡构架输出,以上每声道共采用32组元件,每组DAC元件包含时钟驱动器、逻辑电路、电容、电阻等。在输出前是要经过Esoteric-HCLD(High Current LineDriver)输出缓冲级电路,提升回转率高达2000V/µs,让瞬间输出电流大幅提升时,亦能保持音乐信息里的动态范围。最后在输出端再做Esoteric自家ESL-A端子选择,若能配合Esoteric前级输入就如虎添翼,否则只能选择如一般平衡输出或RCA输出端。数字时钟一向是Esoteric重要环节,K-01XD可外接同厂G-01X或G-02X主时钟,让10MHz时钟发挥如原子钟的精确度。可是K-01XD内置的Grandioso Custom VCXO II时钟来自研发Grandioso P1X/D1X,经已发展至第二代,精确度达至±0.5ppm。K-01XD可接受同轴、光纤和USB数字输入,USB type B 2.0最高可支持22.5MHzDSD。升频功能可将PCM数字信号作2,4,8,16倍提升及PCM转换至DSD。最重要是K-01XD可直接播放MQA-CD和MQA全译码播放,包括USB数字输入。



    打开K-01XD机壳底板,下层全是电源供电部份,布局与K1X如出一辙,4只电源环牛分别供电左、右声道译码、ATLAS转盘和数字线路,电源稳压部份不采用集成电路,以分立式元件组成低反馈直流稳压线路,参照原先开发给GrandiosoP1X/D1X技术,在K-01XD内总共有71枚特选电容,总容量达到1,850,000µF。

    以K-01Xs作鉴听参考

    鉴听测试器材有Esoteric K-01Xs SACD/ CD播放器,Artemis Labs LX-1前级及SP-1 300B XLS胆后级推动Verity Audio Parsifal Ovation座地扬声器,接线方面,讯源去前级用Increcable顶级的TERRA-4 RCA,前级去后级以C C Acoustic纯银RCA连接,电源线全是Increcable顶级的VulcaneXtreme,而喇叭线也是Increcable旗舰级的Mosso Master及J3 Jumper,所有器材均接上Increcable MVD专属地盒和同厂G3/G4地线连接。

    肯定是热身不足所致

    基于K-01XD SACD/ CD播放器是全新开箱,而他又可播放MQA-CD,热身时要动用CD、SACD和MQA-CD轮流不停播放,头5天唱了过百小时,声音仍是呆滞不前,再过5天达二百小时,动态仍旧不足,心里对这K-01Xs后续机种信心开始动摇,难道自家研发的Master Sound DiscreteDAC力有不逮,不及外购芯片?如是者又唱多5天达三百小时,播放CD和MQA-CD的音效开始发挥出来,证明这是热身不足所致,再想起MSDDAC采用大量分立式元件和电容、电阻组成,煲炼所需时间较多,正式测试时已唱了20天四百多小时,这是除了喇叭外,热身时间破纪录最长的一件器材。

    对症下药

    热身期间刻意不接上地盒来鉴听声音进展,由于K-01XD半固定式顶盖是厂方校声一部份,地盒仍放在K-01Xs机顶,Increcable数字地盒以G4地线连接K-01XD同轴输入端子,2个模拟地盒分别以G3地线连接左右声道平衡输出端子,这接法直接处理了K-01XD内3块线路板的静电噪声干扰,地台噪声更低,音乐背景漆黑一片,结像立体透明,比起连接机壳接地位效果更佳。

    结语

    Esoteric K-01XD SACD/ CD播放器在VRDS-ATLAS 01激光机芯和Master Sound Discrete DAC加持下,达到了一个全新境界,MQA-CD是未来大势所趋,事实上,MQA-CD比CD音质有更鲜明听感,K-01XD是一个不错的选择,不过要有心理准备,要忍受开首那数百小时的音质,一旦收成正果,其乐无穷。



    规格:

    ■频率响应:5Hz-70kHz(-3dB)

    ■讯噪比:113dB

    ■总谐波失真:0.0007%(1kHz)

    ■输入端子:数字同轴×1,光纤×1,USB Type B×1,时钟BNC×1

    ■输出端子:数字同轴×1,AES/EBU×1,模拟RCA×1对,模拟XLR×1对

    ■对应取样率:16-32bit / 44.1kHz-384kHz,DSD2.8MHz -DSD22.5MHz

    ■支持数字制式:PCM,DSD,MQA,MQA-CD

    ■尺寸(W×H×D):445×162×438mm

    ■重量:31kg

回复: 上传图片    最大5M,支持jpg,gif,png格式。
  • · 美声小钢炮2号 (作者:达意师兄 时间:2021-02-28 00:04:22 点击数: 295)
    收藏
  • 想请教一下各位大侠,美声小钢炮2,在使用PXS曾益电源时,需要将原功放里面的2支保险丝拆掉吗?还是直接插上用?
回复: 上传图片    最大5M,支持jpg,gif,png格式。
  • · 小得有理,小得精彩:TAD ME-1新登场 (作者:淘乐音响 时间:2021-02-27 18:15:34 点击数: 277)
    收藏
  • 更多影音产品信息可以搜索淘宝【淘乐音响】上海线下实体体验店,中国大陆TAD特约代理销售商!联系人:任东13611755666微信号:rendong0859



    TAD前年七月才发表了CE-1书架音箱,现在又推出了全新的书架音箱——ME-1。ME-1为「Micro Evolution One」,顾名思义,为TAD Evolution系列旗下最小的音箱,不过在诸多层面,不难看出ME-1的技术与CE-1一脉相承,有许多共通之处。



    设计者亲自来台解说

    这次专程来台介绍ME-1的是新面孔——末永智裕(Suenaga Tomohiro)先生。目前在TAD技术开发部音箱课担任资深专业工程师的他,进入TAD工作迄今已达25年,无论是铍振膜单元、经典的Exclusive 2404号角音箱,还有运用在TAD M-1音箱中的CST单元,末永都有参与设计。2005年他奉公司之命派驻东莞,2009年回到日本后,便负责R1 MKII、CRI MKII、E1、CE1等Hi-End系列音箱的开发设计工作。这次发表的ME-1,便是由他担当主要设计者,由他来回答ME-1技术方面的问题,绝对是最佳人选。

    ME-1的设计者、TAD技术开发部音箱课担任资深专业工程师——末永智裕亲自来台解说这对音箱的设计理念。

    重新设计的CTS同轴单元

    末永强调,ME-1最主要的设计目的,便是以体积小巧、价格亲和为出发点。每支重量20公斤,不含脚架的话,宽25.1公分,高41.1公分,深40.2公分,比CE1更为小巧,一些设计细节也针对ME-1小巧的形体做了调整。

    单元配置上,采三音路分音设计,中高音由TAD自行开发的「同音源同轴单元」(Coherent Source Transducer,简称CST同轴单元)发声,低音则由一枚16 cm「多层芳纶纤维复合振膜单元」(Multi-layered Aramid Composite Cone,简称MACC单元)负责,而且搭配为于音箱两侧的「双极式空气力学低音反射孔」(Bi-Directional ADS),设计与去年发表的CE1颇为相近。

    先从CTS中高音同轴单元谈起。末永说,这次CTS单元比CE-1所搭载的单元较小,完全是考虑到ME-1音箱较小而重新设计制造的。这个同轴单元由2.5cm铍金属凸盆高音与9cm镁金属振盆中音单元组成,同轴的结构不但可以实现「点音源」的理想,而且中音单元振膜也可具有作为高音导音器的作用,让高音与中音的扩散角度与相位趋近一致。末永也透露,过去TAD所使用的铍高音,采用蒸镀法制成,不过这次ME-1所用到铍高音并非采用蒸镀法。至于制作细节为何?末永就不方便透露了。

    ME-1采用小型CTS同轴中高音单元,由2.5cm铍金属凸盆高音与9cm镁金属振盆中音单元组成,其中铍高音并非用传统蒸镀法,而采用全新制程。

    为什么高音与中音要分别使用铍金属与镁金属做为高、中音单元的振膜呢?末永剖析,铍金属是金属材质中拥有高刚性、高内损而且质量最轻的金属材质,因此以铍做为振膜,可以让高音单元拥有灵敏的反应速度,并且传达几无音染的声音。至于镁金属,密度仅有铝的三分之二,因此相同面积、相同重量的情况下,镁金属会比铝来得厚,刚性自然也比铝优异,再加上镁的内损比铍更高,因此成为制作单元振膜的理想材质。此外,CTS中的高音与中音单元个别由独立的钕磁铁驱动,而且以铜环隔离,避免彼此互相干扰。两种材质搭配之下,让ME-1的CTS单元拥有420Hz-60,000Hz的频率响应范围,性能优异。

    末永在简报中列出不同振膜材质的物理特性,可以看出铍(beryllium)与镁(magnesium)的金属材质中,密度(density)较低,内损(inner loss)较高。

    拥有钛音圈套筒的MACC低音

    至于MACC低音单元,末永介绍,这是专为ME-1开发的新型低音单元,振膜以芳纶纤维(Aramid)及不织布压制贴合而成的复合材质制成,并由「线性驱动磁力回路」(Linear Driver Magnetic Circuit,简称LDMC)驱动。末永说明,LDMC是由铁块经过计算机磁极仿真以及CNC加工制成,结构对称,能产生均匀而且高密度的磁力分布,产生线性极高的驱动力。除此之外,MACC单元中的音圈套筒以钛金属制成,比起一般的设计拥有更高的热辐射性能,有助提升单元的效率,传达更强的驱动力。

    MACC低音单元振膜采用芳纶纤维(Aramid)及不织布压制贴合而成复合材质制成

    看到这边,相信有人会问,为什么MACC低音单元不也像CTS一样使用钕磁铁驱动?末永解释,虽然钕磁铁驱动力铁制磁铁的驱动力更为强大,但是考虑到ME-1的箱体与单元较小,让低音单元以钕磁铁驱动其实意义不大。至于为什么MACC单元不与中音单元一样采用镁金属振膜,让低音与中音的音色趋于一致呢?末永点出,镁金属虽然拥有高内损的特性,「但是随着面积增加,镁金属的内损反而会下降,造成不必要的共振与音染,因此作为低音单元振膜的材料并不是特别适合。」果然是资深工程师,讲出一般人所不知道的物理知识。



    原创性十足的Bi-Directional ADS低音反射孔

    Bi-Directional ADS低音反射孔位于两侧中央位置,表面拥有流体力学设计的漏斗形开口,加上导流设计,让气流自左右两侧的前后方向宣泄而出。

    单元介绍完,接下来把焦点转到ME-1的箱体身上。末永解释,ME-1的箱体结构采用「惰性结构薄板箱体技术」(Structurally Inert Laminated Enclosure Technology,简称SILENT),箱体外部由MDF板构成,内部以桦木为支架,并依据驻波分析的结果,在箱体内适当的位置填装吸音物质。



    至于低音反射孔,ME-1与CE-1一样,采用原创性十足的Bi-Directional ADS低音反射孔设计。末久解释,传统的圆形低音反射孔有两大问题,第一个是气流在圆形导管中央流速较高,靠近管壁的地方流速较低,如此一来便会产生气流摩擦的噪音,尤其在大音压下,此问题更是严重。第二个问题就是,采用传统的圆形低音孔设计,音箱体积势必加大,如此一来,便违背了ME-1设计的初衷。为了解决传统低音反射孔带来的问题,TAD的首先找出音箱内部驻波最少的地方——音箱中央,并在音箱两侧的中心点开了漏斗形的低音反射孔,再藉由低音反射孔上下方的半圆形板以及外侧的4mm不锈钢铁板,让气流自音箱两侧的前后缝隙宣泄而出。末久解释,这样的设计比起传统低音反射管能让低频下潜极深,而且营造出凝聚、清晰的低频结像。

    然而,Bi-Directional ADS的低音反射孔呈狭长形,不是更容易造成气流的摩擦声?末久解释,Bi-Directional ADS经过流体力学的考虑,漏斗形开口表面其实如同号角一般具有流线形的表面,减少摩擦力,而音箱两侧的钢板也有绝佳的抑振效果,不用担心这样的设计会造成不必要的摩擦噪音。

    ME-1箱体两侧与金属外板之间留有空隙,让低音反射孔的气流得以流泻而出。

    分音器采用特制零件

    最后,末久向大家介绍ME-1分音器上使用的PP电容、空心线圈以及电阻,都是向零件厂特别订制的,而且CTS中高音同轴单元与MACC低音单元所使用的滤波器位于彼此独立的电路板上,避免彼此互相干扰,减少失真。当然,TAD在较少人注意的音箱端子上也没有怠慢,采用两组铜制音箱端子,让玩家可以用Bi-Wiring的方式推动,而且端子搭载于8 mm厚的铭板上,加上箱体的钢琴烤漆外观经过七道喷漆涂层、十五道功序,总共耗费三周时间完成,更让这对TAD旗下最小的书架音箱,散发出名贵的气息。

    介绍完了音箱,末久特地准备了《La La Land》电影原声带、小泽征二指挥明尼苏达管弦乐团演奏的白辽士《幻想交响曲》等七首TAD测试音箱常用的曲子,让现场媒体同仁体验ME-1的表现,搭配的器材包括TAD-C2000 DAC前级、TAD-M2500MK2后级以及Nordost Frey2音箱线,无论播放何种乐曲,我一开始坐在试听室后排右边的位置聆听,可以明显感受这对小音箱拥有极高的声音密度,而且无论任何频段,都拥有凝聚的形体、中性、清晰的音色,以及迅速、饱满的出手力道,换到前排沙发位置,更可感受到ME-1结像绵密,空间描绘滴水不漏,在音箱后方形成广阔、深邃的音场,我彷佛看见片片祥云,朵朵莲花,立体感强烈而生动,丝毫没有因为ME-1箱体迷你,而让人觉得有所缺失。

    未来是否会推出落地或鉴听音箱?

    由于TAD旗下的落地式旗舰音箱R1推出已有相当的时间,而近三年来,TAD推出的新品也是以书架音箱为主,是否TAD未来会推出新款落地式音箱?末久回答,TAD目前确实有在研究推出落地音箱的可能性,不过碍于公司规定,他没有办法回答此问题。

    至于由专业录音室器材起家的TAD,目前火力集中在家用Hi-End产品,专业器材只剩下TL-1601a纸振盆低音单元,还有TD-4001压缩式高音,未来难道不会推出专业用的鉴听音箱吗?末久回答,目前唱片产业不如以往,录音室市场因此萎缩,所以TAD的产品主力集中在家用Hi-End市场中。至于目前还有生产TL-1601a、TD-4001单元,这是考虑到专业用鉴听音箱的分频点达到800Hz,比家用Hi-End音箱高出许多。考虑到专业鉴听音箱的特殊规格,加上不要让鉴听音箱的音色产生改变,因此TAD还是继续生产这些单元,让用家得以购得备料替换损坏的单元。不过末永野表示,他们公司确实听到重出Exclusive系列鉴听音箱的声音,是否会推出复刻版,TAD内部也在研议中。

    体积、价格更为亲民

    末永最后强调,ME-1在价格与体积上力求亲民,但保留了TAD音箱精准、扎实量感丰沛的特色,让更多人得以亲近TAD音箱的优点。从发表会短暂的试听中,也可以感受到ME-1的声音表现达到了末永的设计目的,让人留下深刻而美好的印象。



    TAD-ME1主要性能规格

    型式:3音路低音反射式书架喇叭

    外观:黑色钢琴烤漆、两侧金属侧板

    单体:CST同轴中高音单体一支(2.5cm铍振膜高音加9cm镁合金振膜中音)、16 cm MACC低音单体一支

    频率响应:36Hz-60,000Hz

    分频点:420Hz、2.5kHz

    最大承受功率:150W

    灵敏度:85 dB(2.83V/1m)

    一般阻抗:4欧姆

    喇叭本体尺寸(宽×高×深,mm):251×411×402

    喇叭本体重量:20公斤(每支)

    专属喇叭架尺寸(宽×高×深,mm):376×652×460.2

    专属喇叭架重量:16公斤(每支)

回复: 上传图片    最大5M,支持jpg,gif,png格式。

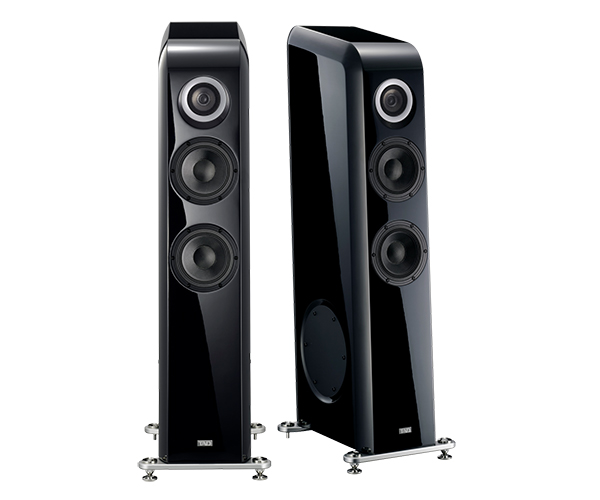

  • · TAD E1TX落地音箱-一切设计都为降低失真 (作者:淘乐音响 时间:2021-02-25 18:19:24 点击数: 235)
    收藏
  • 更多影音产品信息可以搜索淘宝【淘乐音响】上海线下实体体验店,中国大陆TAD特约代理销售商!联系人:任东13611755666微信号:rendong0859



    TAD的Evolution系列继承了Reference系列的技术精华,但售价得以更为亲民。目前Evolution系列共三款产品,两款书架,一款落地,分别是书架型的TAD CE1和ME1,一个则是落地型的TAD E1,而最新的第二代版本则称为E1TX。又因为目前仅推出黑色钢烤版,所以在型号后面加上一个K而成为E1TX-K。

    E1TX采3音路4单体,最上面一个是TAD的招牌同轴单体。这个由9cm镁合金中音加上2.5cm的铍高音构成的CTS同轴中高音单体,要负责420Hz以上,到60KHz的频率响应范围,非常不简单。TAD的工程师透过「HSDOM」(Harmonized Synthetic Diaphragm Optimum Method)的技术,利用电脑分析来进行优化设计,使得单体性能更优越,失真更低。至于镁合金中音为了减少号角效应,而在振膜形状上改变由外而内的曲率,藉此减少高频响应的失真和染色。为了避免同轴单体的磁力系统相互干扰,原厂加装了铜环予以隔离。

    下方两颗低音单体,则负责420Hz以下的频率。16cm的低音单体振膜材质称为MACC(Multi-layered Aramid Composite Cone),即所谓「多层芳纶纤维複合振膜」,由Aramid芳纶纤维与不织布压制贴合而成。振膜的强度和刚性都高,本身内阻也高,加上反应速度快的绉折悬边,因此失真很低。低音的磁力系统经过TAD的LDMC(Linear Drive Magnetic Circuit)技术优化,藉由提高磁隙中磁通密度的均值性,以及磁隙密度分佈的对称性,令此低音单体的运动得以非常线性。

    过去在CE1上首度采用具有高创新价值的双向ADS(Aero-Dynamic Slot)导流,也应用在落地式的E1TX上。在喇叭两侧靠底部的位置有两个圆形的盖子,那就是ADS导流孔,透过前后的开口导引出气流,却不会有传统低音反射孔的气流噪讯。 比起书架款,Evolution One TX低频可达29Hz,可呈现的音域更为广泛。TAD-E1TX的箱体表面烤漆非常精美,是专业技师历时3週,经过15道工序,完成7层喷漆而成的。

    器材规格

    型式:3音路4单体低音反射式落地喇叭

    单体:16 cm MACC低音单体x 2;CTS同轴中高音单体 (9cm镁合金中音+2.5cm铍高音)

    频率响应:29Hz-60,000Hz

    灵敏度:88 dB(2.83V/1m)

    阻抗:4欧姆

    分频点:420Hz、2.5Hz

    最大承受功率:200W

    尺寸:350 x 1215 x 512 mm(WxHxD)

    重量:46 Kg(支)

回复: 上传图片    最大5M,支持jpg,gif,png格式。
  • · Esoteric C-03Xs前级放大器 S-03后级放大器83430元 (作者:淘乐音响 时间:2021-02-24 18:41:26 点击数: 213)
    收藏
  • 更多影音产品信息可以搜索淘宝【淘乐音响】上海线下实体体验店,中国大陆TAD特约代理销售商!联系人:任东13611755666微信号:rendong0859



    似乎每过一段时间,日本Esoteric在产品上就有一番更新改进,它在数码信号源领域上的地位占据一定的分量。Esoteric过往在传统唱盘上的出品一直备受好评,甚至对于高端网络讯源上的涉足也获得广泛的肯定。

    近年来,Esoteric也积极投入开发放大器产品,推出不少得意之作,比如传颂度较高的Grandioso系列,本文两款新品也是以Grandioso系列为模板。按Esoteric的风格,他们当然不会停滞不前,最近就推出了C-03Xs前级放大器及S-03后级放大器。系统上,再搭配此前推出的K-03Xs CD机,构建一套Esoteric西装,音乐表现令人惊叹。这并不是无的放矢,在去年12月的一场Esoteric发布会中,笔者就领教过这套系统的魅力。

    作为TEAC旗下的副品牌,Esoteric始于1987年,屈指一数已经超越三十个年头,若是长期有关注Esoteric的用家,都知道他们产品外观都是亮银色金属机身。厚重扎实的箱体,传统的双层机板结构,顶板、侧板均由超厚重的铝合金制成,开机时散发出柔和的蓝色灯光,这些所有,都几乎成了Esoteric产品的“标配”。

    近几年,Esoteric在放大器的研发上灌注了不少心血,厂方认为不仅在已经驰名远近的CD播放器上有所成就,在放大器设计上,该品牌也绝对能够与欧美品牌一较长短。因此,我们可看到Esoteric在技术及产品上不断推陈出新。本次发布的前后级新品,继承了Grandioso系列令人惊叹的力量和音乐表达力。在下文,我们可从外到内细看这两款新品。

    C-03Xs前级放大器

    数字音频输出:RCA×2(47Ω),XLR×2(100Ω)数字音频输入:RCA×3(RCA 2: Line /AV-through),XLR×2输出阻抗:40Ω(XLR);10Ω(RCA)总谐波失真:0.0006%(RCA),0.0004%(XLR)频率响应:1Hz—200kHz(-3 dB )3Hz—50 kHz(-0.2 dB)信噪比:116dB最大输出电平:15 Vrms(XLR);7.5 Vrms(RCA)尺寸WHD:445×162×457 mm重量:27.5kg

    外观上,还是Esoteric常见的亮银色铝合金机壳制作,雅致的韵味不言而喻。在顶板上,Esoteric没有放弃展现美感的机会,把品牌“Esoteric”的字样刻制在上,不论在触感和视觉上都是美感满满。承袭了Grandioso系列的核心技术,C-03Xs前级放大器采用了双单声道设计,全平衡的独立的左右声道的配置方式,并使用专用的变压器,让左右声道有效消除相互干扰。

    此外,左右独立两个电源整流器的电路板采用了全新设计。为了增加传输容量和速度,采用了独家的ESOTERIC-HCLD输出缓冲电路,具备大电流输出能力,拥有2000V/微秒的高速摆率的元件,增加了电流供给能力,构成XLR/RCA所有四组输出端的单独缓冲电路,保证了瞬间功率。

    C-03Xs顶部解剖结构

    此外,利用最新的缓冲电路及开发用于Grandioso C1的EDLC(超级电容器),以阵列方式提供稳定的电源供应等。C-03Xs采用了相当“奢侈”的音量控制装置,外部旋钮是以整块铝合金切削制成,从右方内部剖面图看到的旋转轴承和Esoteric转盘中的VRDS所使用的驱动轴承是一样的,调整音量变动精准,转动时非常细密、手感极佳,这和Grandioso C1是同样的设计。

    位于前面板的逻辑控制系统是完全独立的,除了位于机箱前面板内部以钢板隔开外,电源也由独立变压器供应。在播放音乐过程中没操作行为时,会自动断电关闭,确保完全不影响音频电路。端子配置上,模拟输入有三组单端RCA、两组平衡XLR,模拟输出有两组单端RCA、两组平衡XLR。

    S-03后级放大器

    额定输出功率:145 W(8Ω);290W(4Ω)最大输出功率:580W(2Ω)频率响应:5Hz—100kHz(+0dB, -3dB, 8Ω)信噪比:115dB模拟音频输入:XLR×1;RCA×1尺寸WHD:445×221.5×476 mm重量:48kg

    与C-03Xs前级属同一系列的S-03后级放大器,额定输出为145W×2声道(8Ω)、290W×2声道(4Ω)、最大输出功率甚至达580W×2声道(2Ω)。同样采用Grandioso的后级核心技术,有独立电源以及以4个独立单元组成“2×2双单声道”的双声道和驱动方式,电源部分采用了由尺寸、材料及安装方式均经过特别设计,特别订制的940VA大容量变压器,牢固地安装到5mm的系统底部,电容则采用了4.700μF×3平行双单声道配置方式,厂商更尽力降低放大器的输出阻抗及增加驱动能力,电路设计亦追求简单直接以及宽频域,采用双极LAPT的功率晶体管,连续操作时电流达17A,瞬间电流更高达34A,而阻尼因数更达至1000水平等等。

    丰富的内部结构不在话下,S-03还继承了Esoteric的坚实外壳设计。底盘采用了厂方的大型02型级别机箱,内部更采用双层式结构,利用了专用隔室隔开各电路块,而且以三维“3D优化底盘”方式排列,减少电路之间的相互干扰,以及获得最短的信号路径化。

    而外观方面,采用厚重的铝材料,整机重量达48kg,加上5mm厚钢底架,运用质量极高的钢制绝缘脚,以4点方式支撑,高刚性之余更有效抑制振动。其他规格方面,输入端子为RCA×1和XLR×1。频率响应5Hz—100kHz,信噪比115分贝,总谐波失真率为0.003%。

    极富音乐表现力

    在声越美的试音室,Esoteric C-03Xs前级放大器及S-03后级放大器搭配同厂K-03Xs CD播放机,扬声器方面选用了Tannoy Canterbury GR座地式扬声器。这套Esoteric西装的表现极富音乐美感,整体均衡且不乏爆发力。

    如在《London Paris Cardiff》之中,吉他演绎时那种特有的松香味散发了出来,每一指的弹拨都不失力度,饱满而不暗淡,光泽感亮丽,音乐味浓郁。而在密度方面也有着非常不错的表现,旁边伴奏吉他的擦弦声都能清晰可闻,且声音上与主奏吉他形成了出色节拍感和分离度,吉他的定位和声音还原都是非常不错。

    除此之外,在拨弦的速度上也有着上佳的表现,演奏者Miller Dominic灵动的指头拨弦都有着传神和真实的演绎,琴技高潮,力度恰到好处,音乐由弱转强,整体气氛表现出宽松饱满、自然耐听的特点。人声方面,带有细腻而丰富的质感,声音中有着很多细节,清晰可闻。

    听了Eva Cassidy的《Fields of Gold》,歌者的唱腔清晰而有所放大,通透而无隔膜,且声线清纯富有感情,当中微小的沙哑声都能清晰可听,干净而富有厚度,表现出健康饱满的一面。音场还原上也是非常一流的,舞台的空间感在整套系统的表现上都展现出真实的一面,景深深邃。

回复: 上传图片    最大5M,支持jpg,gif,png格式。
回复: 上传图片    最大5M,支持jpg,gif,png格式。
回复: 上传图片    最大5M,支持jpg,gif,png格式。
回复: 上传图片    最大5M,支持jpg,gif,png格式。
  • · 难忘的宁波之旅 (作者:站长 时间:2020-08-20 16:00:51 点击数: 762)
    收藏
  • 金秋美丽的季节,我又一次来到了美丽的宁波。
    上一次来,应该是6,7年前了。是从杭州坐大巴到宁波。也是匆匆呆了一天后晚上赶回。那时候,我还在玩丹拿,没有r200顶级后级,也没有S301(准R301),博士也没有搬入豪宅,还住在大平层。这几年因为博士的产品和理念,让我二十年的发烧热度持续上升,很想再看看自己听音水平是否提高,博士的系统和上次我听的有没有不一样,还有自己可否在玩耍过程中,如何能更好的推荐好东西给大家,因此这次的见面我是非常期待的。
    从高铁下来已经6点多了,博士和师母亲自来到高铁站来迎接,好久不见,比以前的朦胧印象是博士胖了些。博士驾驶他V6直吸豪车,一路上给我讲到了非常多有趣的知识,比如石油的生成,是可再生的,完全不是以前这种事以前有机物埋在地下生成的,让我感受到完全不一样的世界。
  • ·

    迟来的报告(作者:站长 时间:2020-08-20 16:01:32)
    时间过得很快,因为日复一日,年复一年的繁忙。去年9月到博士家景象历历在目!到慈城时,已经傍晚了,博士和夫人带我到了当地一家餐馆吃晚餐,太丰富了,印象最深的还是老招牌,年糕炒蟹,吃得肚子都撑了,年糕几乎吃完,蟹还有,可惜吃不下了。过一年现在都还想着没吃完的年糕炒蟹。其他还有特色的煎鱼。总之宁波菜并不是粤菜的生猛鲜味,也不是川菜的鲜辣,是醇透的带着自然的家乡菜口味。第二天博士还带我到慈城镇走了一圈,保存最为完好的中国江南小镇。整个慈城气息非常安静,没有那么喧嚣,树很多很整齐,也很绿,文化底蕴非常深厚,看来也有这么富足的地域可以孕育出R的独特气质。感谢博士的盛情接待!
  • ·

    开始听R201(作者:站长 时间:2020-08-20 16:02:18)
    言归正传,晚上在博士家,再次聆听多年前已经听过的R201黄花梨喇叭,感觉比以前老房子的201更暗了一些。老房子的更明亮水润。规模感感觉更为庞大(后来才知道当时我听是B版前级,老房子是A前级)。整体还是那么自然。 博士以往作品,声音的瓷器质感和个人风格很明显,近年两年来新推出的R作品,感觉声音更为丰厚,设计师风格淡了些,总体透明度依然保留,更接近现场真实声音。
    • ·

      博士的作品风格(作者:站长 时间:2020-08-20 16:02:53)
      关于博士的一套,越往上走,越能体会到他的精髓。就是整体非常的透明,中性,没有追求过多的染色,越往上走,声音的细节更多,凝聚感更为强烈,整体也更为灵动,和安静。18年后,随着本地一流的音乐厅建成,以及引入许多世界的优秀的演奏家与乐团,可以使得我有多次机会仔细聆听现场音乐厅的演奏,逐渐发现原来听感的偏差。往下的S301,R501,在非A版前级,非solo解码面前虽然已经非常优秀,一听吸引人也较为光鲜,但是仔细听下来,还是大R201的系统更暗(黑度更好),那种类似冰块的透明与灵动感更好,整体更为丰厚,博士R201一套是目前我所听到系统中最为靠近现场音色的。整体听起来不吵不闹,谈话,干事情似乎都不会受到干扰和影响,安静的聆听下来也能够逐渐的带入丰厚细节中,越来越理解作品的状态,心情也会越来越清明和安静下来,而不是像其他音响一样原来越听越烦躁。 下面专门写一篇R前级文章使用感受,算是近年玩音响的一个总结经验吧,博士的好作品,可以给这个浮躁多欲的世界带来纯净与宁静,也希望博士这么优秀和独一无二的作品能够让更多的朋友理解和知晓。
      • ·

        关于REME前级的使用感受(作者:站长 时间:2020-08-20 16:03:34)
        我曾经买过两台R前级,reme的C版,出掉后,又寻寻觅觅了许多台高档的经典前级,若有所失后再找回一台二手的reme前级回来,最后交由设计师两次升级到现在版本后稳定下来。 R前级的声音初听的印象是,这不是目前世面上能经历过的声音,它非常安静,非常的淡,非常的细致,非常的干净,声音非常端正,能开很大声不吵,它没有血脉喷张,激情澎湃,没有阴郁的深厚情感,没有明亮到极致,白雪皑皑的贵族气质,也没有温暖像牛奶一样浓香的气息。在其他系统中搭配中,又显得声音有点冷硬,这个不是像原来传说中,是在国外售价到达六位数的前级;拆开来看,也是非常普通的原件用料,机内没有高度纯银线,或者贵价名牌电容,一点都不像一个旗舰级产品的样子。同样,其他何一件R作品单独放到其余现有系统中都会充满疑问。 R前级是个另类。 所幸是我听过全套R的声音,R确实是个另类,它目前已经远超现有音响生态可以承载内容与指标;但是另外一方面来说,它又是最为正常和准确的声音,现有音响生态圈的声音,反而大部分已经脱离了正常声音的范畴。R前级在R200W后记,R solo转盘解码,R 201引以为傲的平面高音配合下,发出是非常厚润,透明,明亮的声音,异常丰富的细节,非常柔和与从容,原来那点冷与直早已经消失无影无踪。 一切自然不能再自然,这就是现场风格的声音! 在现场中,没有金光灿灿的贵气,没有阴郁的情感,没有黑度,没有暖,没有甜,没有浓,没有鲜。不管是弦乐重奏,巨大能量的管风琴独奏,以及交响乐队演奏,一切都是厚润,透明,明亮,小提琴亮得高耸入云听不到送香味,钢琴是高音是钢的低音是木的,低频虽然震动脚底但是感受不到音响中习惯的低音。怎么没有暖浓甜?好像没有家里好听?当安静下来继续听,音乐的灵动会越来越显现,烦躁的心也越来越安静,淡淡充满细节的声音,丝毫不妨碍对音乐的理解与共鸣,当走出音乐厅的时候,忽然发现,内心已恍若隔世,焕然一新,这时候理解到系统中过多味道与情绪渲染,长久始终令人烦腻不安;安静无染方可越走越远,内心获得新的力量。真实人生也不是如此吗? 希望大家能够和我一样喜欢R前级。 使用其余经验: (1)目前最好全套R使用 (2)前级不需要打磨,老版可交由设计师进行升级,设计远超一切补品。
        • ·

          在加点料:(作者:站长 时间:2020-08-20 16:04:22)
          在加点料:国庆节前,到广西武鸣县城大明山上过夜,目的是看银河,山上空气非常好,夜晚伸手不见五指。然后到了一个黑乎乎荒山往天上看,刚开始因为看智能手机太多还有从有灯的地方出来,往上看不到银河的样子。然后就仰着头看,五分钟,十分钟,慢慢的,星星越看越多,整个银河也慢慢的渗透出来了。 这种感觉,就和听REME一套,以及现场一样。
