新天郎对决旧天郎
(作者:朽朽 时间: 点击数: 437)
- 收藏
-
在现役的Tannoy产品线中,Presting系列可谓最接近Tannoy早期经典设计的产品。但是不可否认,对于最死忠的Tannoy拥护者来说,1940年代末期到1970年的Tannoy同轴单体,才是他们心目中的Tannoy精神象征。只是,就算是最资深的Tannoy玩家,恐怕也没有机会实际比较过Tannoy新旧喇叭的声音差异。在这次Tannoy特别企业中,编辑部特别选定Presting系列喇叭,将其移往本刊顾问陈老师家中,与陈老师所使用的12吋Monitor Red喇叭进行一对一的下面对决,并邀请主笔潘定磊先生共同试听,解开Tannoy新旧差异之谜。以下就是这次集体试听中所获得的重大发现。
50年前的经典单体
再进行实际试听之前,我们有必要先了解本次的竞争对手——陈老师所使用的Monitor Red喇叭。这对12吋Monitor Red生产于六O年代初期,高音号角口外罩有一个橘色的纤维材质防尘盖,这个防尘盖的材质较厚,稍微抑制了高频泛音的表现,所以陈老师另外加了一个Jensen超高音,以补足20kHz以上的频段。晚期Monitor Silver的防尘罩则改为黑色,厚度也较薄,改善了这个问题。陈老师另有一只15吋Monitor Silver单体,他曾比较过这两者的差异,Monitor Silver的号角较深,因此指向性较为明显,声音也较为严肃;Monitor Silver的高频延伸虽然略讯于Tannoy的声音塑造,也扮演极为重要的地位。
塑造Tannoy声音的另一个关键—音箱
问题是,Tannoy原版的早期音箱数量稀少,而且极为昂贵,二手市场中一对原版的GRF Corner音箱甚至叫价70—80万元,而且即使买得到,也不保证状况良好,许多二手音箱都被修改过,已经丧失了声音原貌。这点陈老师在本刊第14期[世界音响遗产]专栏中也曾提及。
为了发挥Monitor Silver与Monitor Red单体的实力,陈老师决定自行打造合适的音箱。实际试听时用的音箱采用折叠式号角设计,号角长度及开口大小都根据原厂设计进行修正计算。陈老师认为适当的音箱共振,是塑造Tannoy早期声音特质的关键,因此木板也比照早期音箱采用了[较薄]的6分厚美松板,只在音箱背板部设计有一道补强横梁。
至于本次试听的Yorkminster,则是在传统的音箱基础中,补强了箱体结构。因为新版Dual Concentric同轴单体改采HE双重悬边,冲程幅度已有提升,因此不再需要依靠折叠式号角音箱补强低频。Yorkminster的音箱使用低音反射式设计,两管反射孔位于音箱背板,设计理念更趋近于现代喇叭的方向。
需要更大功率驱动的Yorkminster
本次试听使用了陈老师制作的单端300B扩大机,陈老师为了让这台机器可以换插300B、275及45等不同功率管,因此将偏压设定的较低,使用单端300B时输出功率仅有5瓦。实际驱动时,我们发现Yorkminster的效率虽有94dB,比Red Monitor还高出2Db,但是Red Monitor在号角音箱的辅助下,却比Yorkminster还易于驱动。以Yorkminster重播柯普兰[Fanfare for The Common Man]交响曲,在大音量下可以明显察觉扩大机功率不足的问题。但这并不是说Yorkminster是一对难以驱动的喇叭,因为在聆听过程中,不论播放摇滚、爵士,或暂熊强烈的钢弦吉他演奏,5W的扩大机功率对Yorkminster来说都毫无不足之处。
自然宽松VS.精确层次感
接下来尝试喇叭摆位对这两对喇叭的影响。印象中,Tannoy喇叭摆位的要求并不严苛,但是当我们尝试对调两对喇叭的摆放位置,改变左右声道喇叭的距离时,音场表现却起重大的变化。Yorkminster在左右喇叭距离拉开后,音场豁然开朗,整体表现也更为轻松。至于Monitor Red虽然状况类似,但是差异较不明显。
比较两对喇叭的音场表现,Monitor Red的音场较为宽松,形体感也稍大一些,展现出大开大关格局气势。Yorkminster的音像则较为精练,轮廓线条明确,并且较为著重层次感的表现。尤其在重播大编制音乐时,乐器线条特别清晰,乐团各部乐器的层次表现也更为明确。不可否认,Yorkminster的音场规模的确不及Monitor Red恢弘洒脱,但是Yorkminster宽广的音场与轻松的规模感,依然是现代喇叭所难以取代的。
截然不同的代频表现
同Tannoy Dual Concentric同轴单体的演进史中,我们可以了解低频表现一直是 Tannoy改进的重点,而低频的表现也的确是这两对喇叭差异最大之处。Yorkminster的低频质感较为凝聚,定音鼓敲击的收放快速,控制良好,接近现代音响的低频特质。Monitor Red的低音则饱满而有弹性,定音鼓敲击的自然动质感,颇接近聆听现场演奏的感受。在低频量感的表现上,Monitor Red或许是因为折叠式号角音箱的辅助,低频比Yorkminster还要多。不过Yorkminster较为精练的低频量感,或许更适合空间有限的聆听环境。
不变的温文儒雅
不论聆听蔡琴的老歌,或舒伯特的[阿贝鸠奈大提琴奏鸣曲],两对喇叭都能充分唱出音乐中细腻的感情,只不过两者诠释感情的风格有所不同。Monitor Red的声底浓郁,唱起来轻松自然,毫无拘束感,弱奏的表情特别丰富。Yorkminster的声底较为清爽纤细,人声演唱能量凝聚,两者相较,很容易发现前者的声音较感性,后者则是以较为精确理性的方式,建构音乐的情感。
聆听Michael Hedges的[Taproot]专辑,两者重播钢弦吉他快速拨奏的暂熊反应都颇为明快,线条也没有浑浊膨胀感。但老实说,两者的表现都比不上陈老师另一对EV喇叭来得火辣过瘾。潘先生称EV的表现是一种超越现场演奏的[音乐式的快感],形容的极为贴切。陈老师则直言,豪放刺激本来就是不是Tannoy所追求的方向,温文儒雅的气质,与怎么听都不觉得吵的自然声底,才是Tannoy的最大特色。
不论新旧,都不存在所谓老声
许多音响迷都把Tannoy的温文儒雅,归因于温暖晕黄的音染,认为这是老器材共有的特质。老实说,在经历这次实际试听之前,我也存有相同的刻板印象。但事实上,我所听到的Monitor Red非但没闷,高频还极为飘逸延伸。聆听慕特演奏的莫札特[小提琴协奏曲],不论新旧喇叭,琴音都同样凝聚而能量充沛,但是线条一点也不显紧绷僵硬。整体演奏鲜明活泼,气势昂扬,音色亮丽高贵,完全掌握慕特炫技奔放的演奏风格。在小提琴的表现上,我们一致感受到了Yorkminster与Monitor Red一脉相传的Tannoy传统声底,在Yorkminster身上,我们依然可以嗅到那种沉稳而不慢、活泼而不躁、亮丽而不刺耳、潇洒而不乱的独特韵味。
聆听Cannonball Adderley的[Things Are Getting Better]专辑,我们都惊讶于萨克斯风音质的逼真感,并且在第一时间感受到爵士乐的摇摆韵味,热情开朗的饶钵敲击、能量充沛的铜管吹奏,与弹跳有劲的贝斯拨奏,在在展现出这两对喇叭鲜明活生的一面。回顾Tannoy同轴单体的设计初衷,本来就是为了获得更为精确的相位特性,并且消除频段衔接所产生的音染。这场跨越时空的Tannoy新旧喇叭交会,再一次证明了昨日的传奇,依然是今日的典范。
-
·
直探Tannoy喇叭的设计核心
(作者:朽朽 时间: 点击数: 318)
- 收藏
-
直探Tannoy喇叭的设计核心
Dual Concentric同轴单体
一个品牌能够长时间屹立不坠,不断生长茁壮、开花结果,必定有其一贯的信念,以及真正能说服消费者的理由。由这一个原则来观察Tannoy,我们可以发现,在他70多年的历史中的确有一项可长久的理论基础,造就了我们今天所认知的Tannoy,这个技术核心就是同轴单体(Dual Concentric)设计。到底同轴单体有何独特之处?较其他方式有何优势?为何Tannoy用了50余年依然乐此不彼,我们现在就来了解一下。
点音源发声原理
在自然界中,几乎所有的声音都是从一个点发现来的,例如女高音,或小提琴,其音源都是一个单点,因此,如果直探Tannoy喇叭的设计核心
Dual Concentric同轴单体
声音重播的设备也由同一点发出声音,应该就会是最接近自然的方式了,不过直至目前为止,还没有人能做出一个单独的单体,就能发出涵盖聆听范围频域的声音,意即目前最厉害的全音域单体,也没办法发出20Hz至20kHz的声音。从另一个方面来看,即使只是一把大提琴,它发出的音除了基音之外,还包含基音的多次谐波,即所谓的泛音,因此虽然只拉了一个单音,其实所涵盖的音频范围仍然相当广。
解决的方式就是用两音路至多音路的方式,用数个大小不同的单体一齐[唱]那个音,让它们各自负责不同的音频范围,使声音获得完整重播,音场与音像的形塑也会有更好的表现。但问题来了,由好机个点发出的一个音,不就离[点音源]的理想越来越远了吗?
同轴设计
于是就有聪明的工程师,创造了[同轴单体]这样的东西,将高音单体装在低音单体的中心,不就等到于装在同一条轴线上,这样就可以由同一个点发出频宽更广的声音了。不过同轴单体并不是由Tannoy所发明,在Tannoy之前已有人先做出来。其方法是把高音振膜与低音振膜固定在同一个音圈上,当音圈动作时,两个振膜就会一起振动发出声音。
后来Tannoy做得更为完整,将高、低音振膜以不同的音圈驱动,但仍装在同一条轴线上,并以分音线路做分频,推出了所谓的Dual Concentric[双同轴]单体,这就是Tannoy从1947年使用至今的核心技术。Dual Concentric有个最为特别的地方,就是高音单体的音圈中心,是位在低音单体磁铁的后方,透过一只高音号角贯通低音单体磁气回路的中心,将声音传出,也就是说,Dual Concentric单体高音的发声点其实是略后于低音。这有什么好处?由于高音单体反应的时间会比低音快,同一个音的高音会较快传出,但Dual Concentric的高音较后面,刚好抵消了时间差,达成时间相位的一致性,反而使声音更为精准,的确是一项天才的设计。
郁金香花型导波器
同轴单体接近了点音源发声的理想目标,但为了要能涵盖更大的相应频率范围,必须让高、低音单体各自负责的频率范围更向两端延伸,方法是将高音做得更小、低音做得更大。但这样又会违反基本的物理原则,因为低音振膜越大,向上的延伸能力越小,而高音振膜越小,向下又更不易延伸,导致的结果就是高、低音单体各自负责的频段无法良好的衔接,严重影响声音表现。怎么办?聪明的Tannoy又想了两个解决方案。
首先,Tannoy在高音单体前方安装了一个金属号角,藉由号角优异的扩散能力将声音投射出去,一方面提高高音单体的效率,一方面又能增加其向两端的延伸能力,好与低音衔接。由于这个号角采用双曲线轨迹设计,状似郁金香,所以Tannoy给它起了一个好听的名字,叫做郁金香花型导波器(Tulip Waveguide),而为了因应不同低音单体需要,另外还有一形状似胡椒瓶的高音号角,自然就称为胡椒型导波器(Pepperpot Waveguide)了。
优越的纸盆振膜
另一个解决方案,而且是更为重要的关键,就是要提升低音单体所能涵盖频率的范围。不知你有没有发现,Dual Concentric同轴单体低音振膜的外型与大多数低音不磊相同,就是往内凹的弧度特别大,原来,振膜内凹的弧度越大,所能涵盖的频宽就会越大。但问题又来了,这样的振盆通常声音较薄,也就是较为清淡,而这个衍生出的问题该如何解决呢?方法就是利用优良的纸盆振膜做调音。
其实纸盆并不只是用纸浆制作,而是以多种经过不同过程处理后的木质纤维,加上棉、羊毛等,再经浆制而成。其结构就像鸟巢,彼此交错排列出不规则的空隙,虽然看似松散,但刚性、韧性均佳,质量又轻。且各种纤维的比例并固定,可依照所需的功能或声音做调整。不过纸质振膜的制作过程繁杂费时,成本又高,且配方种类变化繁多,非极具经验的设计者不易掌握,而Tannoy在半个世纪前便已成功制作出许多优异纸盆,足见其功力之深厚。
相较于大多数喇叭系统高音与中音的分频点多在3kHz以上,Tannoy Prestige系列的两音路系统,不论8吋、10吋、12吋,还是15吋的同轴单体,分频点都在1kHz左右,意即两个单体都要负责相当大的频率范围,可见Tannoy对Dual Concentric设计极为成熟,能让加装了导波器的高音与纸盆低音有非常平顺的结合,不仅具备点音源的优点,又能兼顾极宽广的音域。
天然磁铁VS人工磁铁
许多音响迷对早期Tannoy喇叭都有一种近乎着迷的喜爱,除了单体与音箱设计优异,音质优美之外,还有一项原因就是它的单体都用了Alnico天然磁铁。到底Alnico磁铁与现在普遍使用的氧化铁、铁硼等人工磁铁有何不同之处?有何神奇效果?此问题我请教了本刊主笔黄清辉老师。依据他制作设计单体的经验表示,磁铁对于音质表现并不至于造成影响,完全只是磁路系统能否提供适当的磁力而已,至于为何大家会有[使用Alnico磁铁的单体声音特别好]这样的印象?黄老师认为,这应该是整个单体的设计达到非常理想的状况所致,也就是说,早在多年以前,Tannoy制作振膜、单体的功夫就已相当到家,不论当年是不是使用Alnico磁铁,它的声音表现应该都是一样好。
由此可知,Dual Concentric同轴单体是个多方完美配合、在每个环节都精心设计下的产物,足可让Tannoy成为音响产业的经典之一。
-
·
同轴单体发展的关键30年
(作者:朽朽 时间: 点击数: 331)
- 收藏
-
同轴单体发展的关键30年
从Monitor Black到Monitor Gold
在Tannoy原厂所提供的历史资料中,虽然详述了公司80年来的变迁过程,但是却简短带过了1940年末期到1970年代间Tannoy同轴单体的发展。而Tannoy在这段时间所生产的单体,正是无数音乐迷最扒崇的珍品,也是Tannoy同轴单全发展最关键的时期。本刊关问陈正雄老师从第12期开始,陆续介绍了Tannoy这段时间的发展,并附有许多珍贵的产品照片,有兴趣的读者可以查阅参观。以下则再将这段期间的单体发展作一简述,从古知今,从单体演进和轨迹,了解今日Tannoy声音风貌之根源。
1947年时,Tannoy总工程师Ronnie Hrackham设地了第一款同轴单体Monitor Black,结合了高音压缩号解兴15时动圈单体,把低音振膜当作高音号角的延伸,有效降低了高音号角的低频延伸,将分频点设在1kHz,避开了音乐重播最重要的频域,成功创造当时喇叭所元法达到的低音染重播境界。Moniror Black的最大承受功经为20W,效率92dB,这种规格已经足见当时音乐重播应扩音之需要。1949年,Decca唱片公司在试听过Monitor Black的声音后,立刻采用了900只单体作为监听使用。1950年代晚期,Decca总线音师Arthur Haddy更将Moniror Silver列为Decca FFRR录音室的指定监听喇叭。
6年之后,Monitor Black改款为Moniror Silver,最大承受功率提升至25W,并且改良为更适合装入音箱中使用,当时Moniror Silver所搭配的音箱是Autograph迷宫式号角音箱,1955年再推出GRF Corner音箱,其后Tannoy继续改良单体的承受功率应效率,1958年时升级为Monitor Red,也就是台湾音乐迷熟悉的[红头]单体。这几代的单体型号之所以被称为[黑]、[银]、[红],主要是根据单体磁戴金属外毅的颜色而命名。
15时Monitor Red的最大承受功率提升至50W(12时单体则为25W),效率也提升至94dB,这种改变其实也反映出当时真空管扩大机输出功率的提升。1967年,Montior Red再改款为Monitor Gold,最大承受功率进一步提升到60W,效率却反而降为92dB,以便在扩大机可驱动的范围内,营造更下的低频。同时,振膜的重量也有所增加,以提升振膜刚性,并音低共振频率。平均阻抗部分,Monitor Gold之前的型号一律为15欧姆,演时到Monitor Gold时,则改为接近于近代喇叭规格的8欧姆。
1974年后,Tannoy再推出改良的HPD(Monitor High Performance Dual)单体,以高温特殊处理固定单体音圈,以便承受更高的功率。振膜背面加上了强支加强,将共振频率压低到20kHz。悬边则从以前的折叠式纸边,改为泡棉悬边。此后Tannoy的同轴单体便不断朝向更高承受功率,让这款单体即使在经60年岁月之后,依然是喇叭设计的经典之一。
-
·
80年Tannoy的传奇历史(音响)
(作者:朽朽 时间: 点击数: 393)
- 收藏
-
80年代Tannoy的传奇历史(音响)80年Tannoy的传奇历史
Tannoy的传奇故事,从1926年开启。当时伦敦地区刚刚开始广播的商业运转,早期的收音机需要低电压的DC直流,以点燃真空管灯丝,同时需要高电压的DC直流提供主要的电源供应。收音机所需的直流透过电池供电,包括干电池或是湿式铅酸电池(像车子上面使用需要加水的电池),但干电池售价昂贵,而且寿命很短,而铅酸电池一样昂贵,还经常需要充电。当时大部分的商业电台都自备充电器,还变成电台生意以外能赚钱的[副业]。Tannoy创立者Guy R. Fountain这位工程师,就拥有这样的小型商业电台,地址位于伦敦的Dulwich地区。
从整流器开始
那时候的充电器采用水银蒸汽整流器,售价相当昂贵。Guy Fountain于是着手研发简化充电程序的方法,目的是要让充电器可以在家里面使用。因此,必须研发制作适合家用的新型整流器,Guy Fountain选择了电解整流器,结构简单,而且可靠耐用。由于制作电解整流器需要使用钽(tantalum)与铅(lead)合金(Alloy),所以(Tannoy)的商标就这么巧合的凑了出来(Tan-noy)。Guy Fountain在伦敦Dalton路创立了生产整流器的小工厂,而Tannoy公司于为诞生。
·
(作者:朽朽 时间:2006-04-07 16:04:33)- 进入PA市场
Tannoy最早位于Dalton路的工厂设立不久,公司就着手研发以直流充磁的动圈式喇叭单体,随后开始了喇叭的制作,该公司规模迅速扩大,1930年搬迁到们于Tulsemere路的新工厂。
随后Tannoy注意到公共广播音响工程(Public Address’简称PA)的需求日增,譬如Marconi与Western Electric都是当时PA工程的大公司,但是他们的产品又大又重,对于经常需要巡回演出的马戏团或园游会无法采用。Tannoy注意到这个市场空缺,研发适合经常搬运使用的PA器材。在1930年代初期,Tannoy签下了当时欧洲最大型的Bertram Mills马戏团合约,提供巡回表演所需的PA工程设备。从此之后,Tannoy便与PA音响工程结下了不解之缘。
成立研发实验室
由于发展PA工程需要抽入大量的研发,Tannoy实验室应运而生,负责所有Tannoy产品的测试与研发。1933年时,Guy Fountain制作了第一对二音路喇叭,而1934年时,Tannoy已经开发出全系列高品质麦克风与喇叭,扩大机产品则从10瓦到100瓦任君选择。同时Tannoy实验室为了研发需求,也发展出全系列测试仪器,以精备的测量Tannoy音响器材。在短短的十年间,Tannoy成为欧洲首屈一指的音响工程专家,- 进入PA市场
-
·
小城兄
(作者:wjc 时间: 点击数: 365)
- 收藏
-
房间怎样调整,四周加什么材料装修,顶棚怎样处理,12平方无法装修呀,简单点,买吸音板,吸音柱,是否能解决(房间长4.2米,宽2.8米,高2.8米)音箱放在南边离后墙1米,离侧墙40公分,两箱之间距1.5米(指音箱边,不是指音箱中间量的)音箱南有高1.9米,宽80公分通南凉台的门,还有高1.4米,宽1.2米的窗,房间北也有同样高1.9米,宽80公分的门,你看怎样处理。高丘脚垫主要作用?权信有二手proac 1sc小箱,报价12000元,只是顺便问问吧了,电源虑波器值不值的买,网上有德产西门子电磁式漏电开关,稳压器那种牌子好,我认为稳压器很重要是我重点考虑的,住的老楼电压一直不稳影响功放,cd的发挥,音质打折扣。
-
·
讨论器材资料-器材图片-JBL
(作者:zzhhbb 时间: 点击数: 181)
- 收藏
-
哪位能详细介绍一下JBL pro8的资料
·

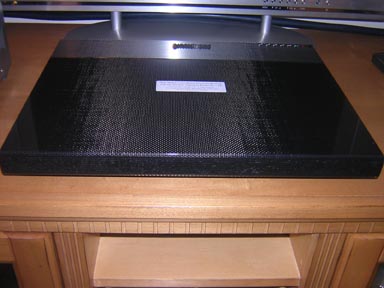

(作者:22659784 时间:2006-04-05 09:07:00)- 也是碳纖維板,但與Fundation不同,BDR的板重量較重,密度大,外邊包裹層也厚些,聲音當然穩重些.
·

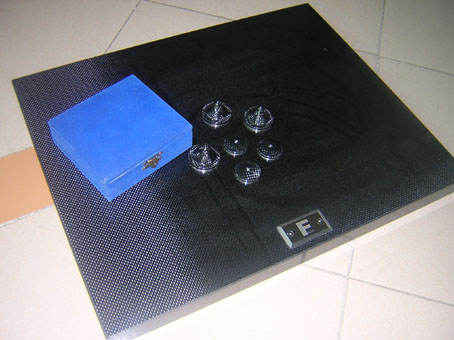

(作者:22659784 时间:2006-04-05 09:12:24)- 下面有四個釘,尺寸最大,19*16吋,價位在3500左右吧.
·
(作者:22659784 时间:2006-04-05 09:15:42)- 啊!!圖片居然不見了,忘了保留,可惜,此板尺寸最小,可能是要搭瑞寶的器材用吧.
·

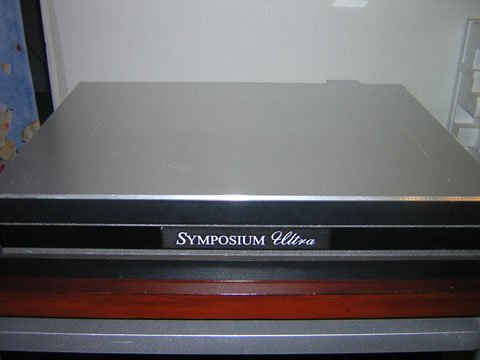

(作者:22659784 时间:2006-04-05 09:20:09)- 我拿的這塊是MKI,19*14吋,效果是用過的板中最平衡的,但價格卻是最貴,全新要5千多很多,二手......難找到爆,別想了.不過用過了就會相信音響界\"一分錢一分貨\"的真理.
·
(作者:22659784 时间:2006-04-05 09:24:55)- 最後痛定思痛,卯起來換掉整個架子,不過要到下星期才能到貨,效果如何我也不知道,但價格是這所有板的總合......
***我還不是買最高級的(Master Reference),最高級的是Signature的兩倍價,大概25000吧,真TMD的沒天理***- 最後痛定思痛,卯起來換掉整個架子,不過要到下星期才能到貨,效果如何我也不知道,但價格是這所有板的總合......
·
(作者:wwx2000 时间:2006-04-07 08:37:50)- 德国设计 上海生产
经销商开价1800。- 德国设计 上海生产
-
·
